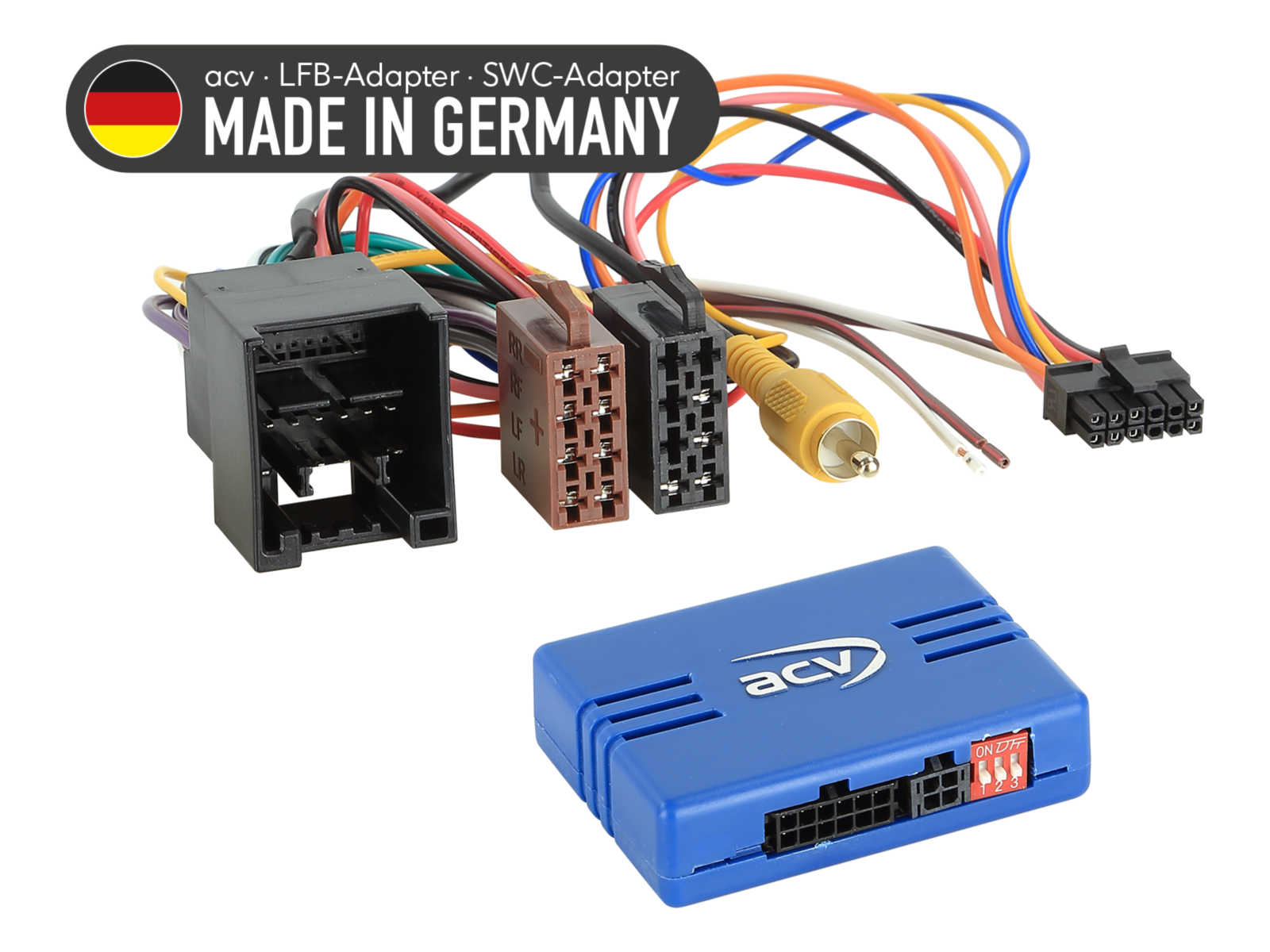

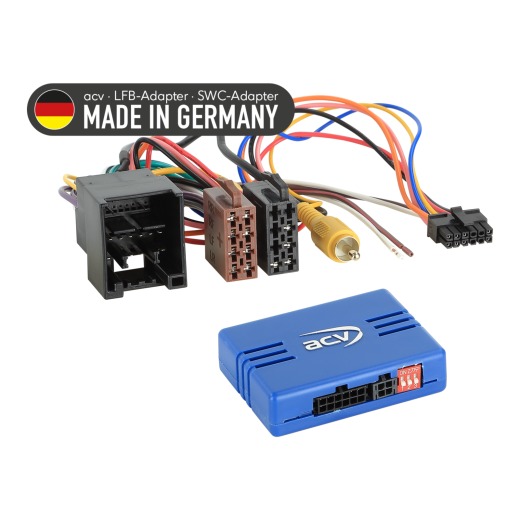

Adaptér ovládání tlačítek na volantu pro Ford ACV SWC 42A-1124-000-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

Ford Transit V363 [FAC/FAD] (06/2019 -> 08/2020) - původní autorádio OEM. U vozidel od roku 2020 není funkce zaručena; +12 V zapalování (svorka 15) nemusí být podporováno u všech vozidel.
Ford Transit V363 [FAC/FAD] (08/2020 -> 2024) - původní autorádio OEM. U vozidel od roku 2020 není funkce zaručena; +12 V zapalování (svorka 15) nemusí být podporováno u všech vozidel.
Ford Transit Custom [FAC/FAD] (01/2018 -> 06/2023) - původní autorádio OEM.
Ford Transit Custom [FAC/FAD] (07/2023 -> 2024) - původní autorádio OEM.
Ford Transit Connect [PJ2] (06/2018 -> 2024) - původní autorádio OEM.

CAN Bus informace

Konektory a napájení:

Konektor: 32pinový Ford.
Konektor: OEM zadní kamera → RCA (samec) žlutý.

Nastavení a rozhraní CAN:

Zkontrolujte DIP přepínače dle návodu.
Vozidla s CAN Bus (využívá se pro čtení SWC a signálů).

OEM zadní kamera – zapojení a řešení potíží

Před připojením ověřte přiřazení pinů měřením na OEM HU.
Při blikání obrazu kamery: propojte video(-) Pin 25 s Pin 24.
Ověřte akustické tóny PDC: nejsou podporovány ve všech vozidlech.

Poskytované signály

Růžová (pink): +12 V zapalování svorka 15, max. 1,5 A.
Oranžová (orange): +12 V osvětlení svorka 58, max. 0,1 A.
Bílá (white): +12 V zpátečka, max. 1,5 A.
Žluto/zelená, žluto/červená: impulz rychlosti (speed pulse).

Důležité doplňující informace

K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Odpojte originální rádio (OEM HU) bez napětí.
Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

Zkontrolujte nastavení a HW konfiguraci rozhraní – bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k HU – bez napětí.
Připojte kabel k HU dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
Nakonfigurujte aftermarket HU (např. ovládání z volantu, kamera, handsfree, napájení antény).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Znovu nainstalujte originální OEM HU.
Spusťte originální jednotku.
Vyvolejte vypnutí CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
