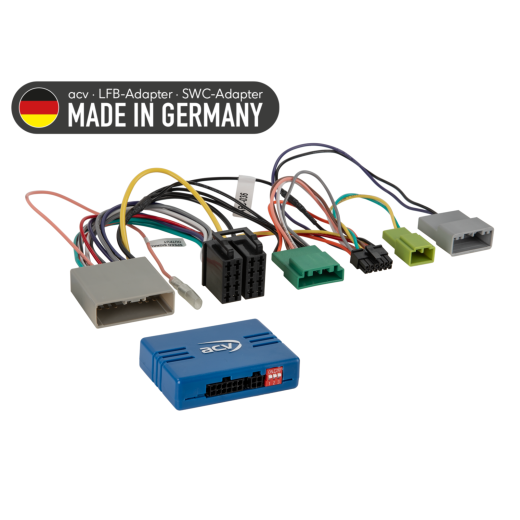

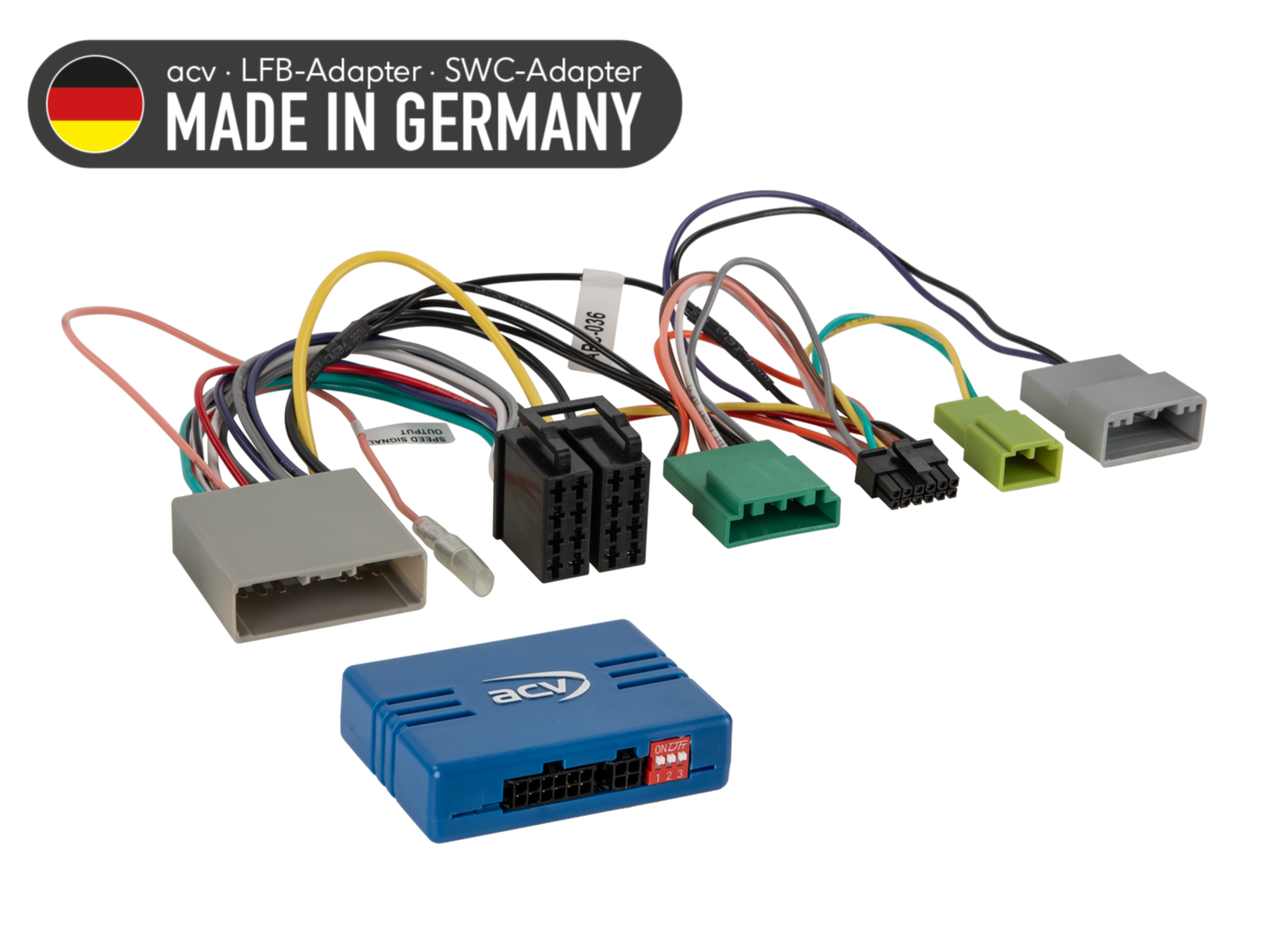

Adaptér ovládání tlačítek na volantu pro Honda ACV SWC 42A-1130-002-0

Adaptér ovládání tlačítek na volantu pro Honda ACV SWC 42A-1130-002-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

• Honda Civic (FK1) (09/2005 -> 12/2008) - původní autorádio OEM.
• Honda Civic (FK1) (01/2009 -> 12/2010) - původní autorádio OEM.
• Honda Civic (FN2) (03/2007 -> 12/2008) - původní autorádio OEM.
• Honda Civic (FN2) (01/2009 -> 12/2011) - původní autorádio OEM.

Technické informace

• CAN Bus a analogové SWC připojení.

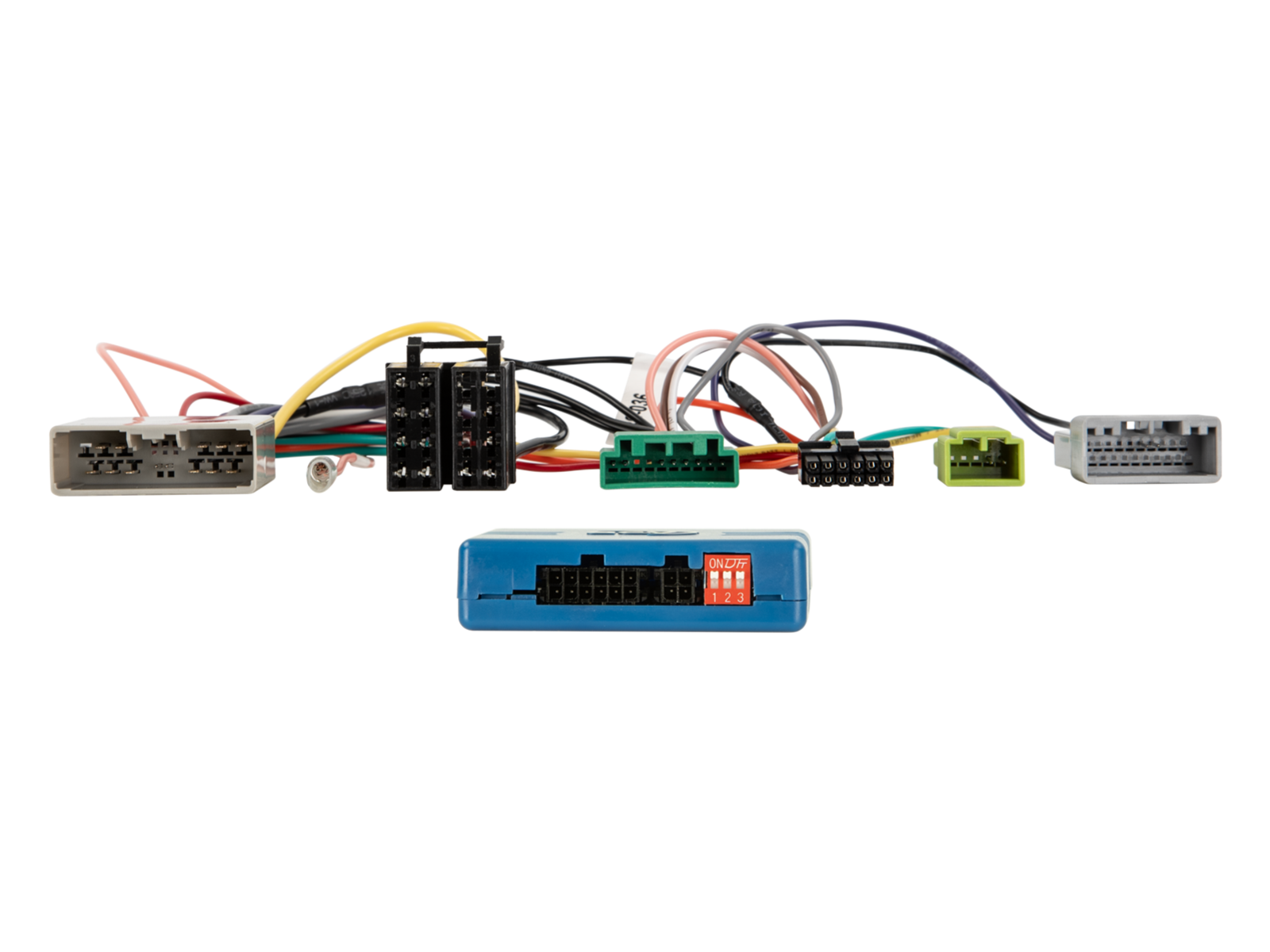

• Konektor: 17 Pin / 20 Pin Honda.
• Konektor: 5 Pin / 10 Pin display.
• Modrý vodič: +12V Amp remote.
• Podpora pro vozidla s klimatizací na horním displeji.
• Podpora OEM zesilovacího systému.
• Nastavení času podporováno (viz manuál).

Signály na volných vodičích

• Modrý: +12V Amp remote.

Diagnostická LED indikace

• Modré trvalé svícení: rozhraní aktivní, přítomno +12V napájení ze zapalování.
• Červené svícení: rozpoznána funkce tlačítka ovládání na volantu.

Důležité doplňující informace

• Podpora OEM zesilovacího systému.
• Nastavení času podporováno přímo z volantu.
• Určeno pro aftermarket autorádia Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
• K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

1. Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
2. Odpojte originální rádio (OEM HU) bez napětí.
3. Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny - bez napětí.

Připojení a pořadí zapojení:

1. Zkontrolujte nastavení a HW konfiguraci rozhraní - bez napětí.
2. Zkontrolujte konfiguraci připojovacího kabelu k HU - bez napětí.
3. Připojte kabel k HU dle návodu k aftermarket zařízení.
4. Připojte ostatní vodiče dle návodu k zařízení.
5. Propojte celou instalaci s vozidlem - hlavní napájecí spoj připojte jako poslední.
6. Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
7. Nakonfigurujte aftermarket HU (např. ovládání z volantu, kamera, handsfree, napájení antény).
8. Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

• Veškeré změny provádějte bez napětí.
• Opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

• Znovu nainstalujte originální OEM HU.
• Spusťte originální jednotku.
• Vyvolejte vypnutí CAN Bus systému.
• Zkontrolujte HW konfiguraci rozhraní.
• Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

• Zapojení a úpravy smí provádět pouze odborně proškolený personál.
• Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
• Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
• Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
• Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
• Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
