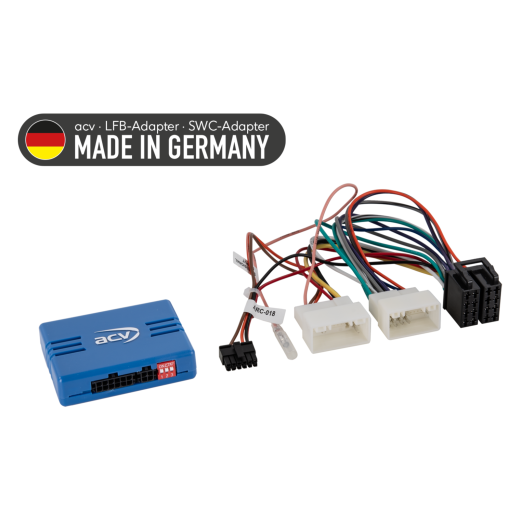

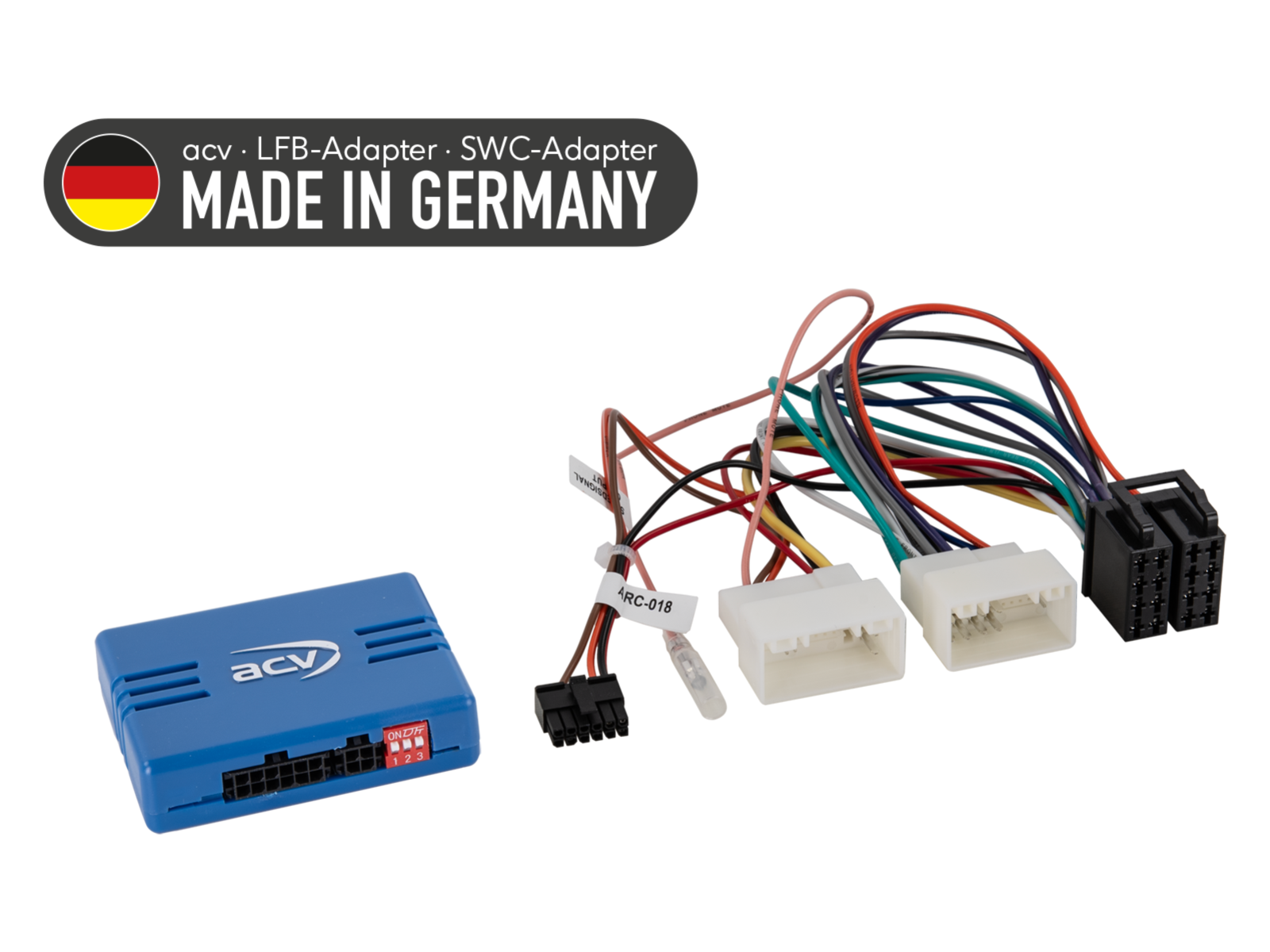

Adaptér ovládání tlačítek na volantu pro Hyundai / Kia ACV SWC 42A-1180-004-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

Hyundai Azera (2011 -> 2017) - původní autorádio OEM.
Hyundai Elantra (2011 -> 2015) - původní autorádio OEM.
Hyundai H350 (06/2015 -> 12/2019) - původní autorádio OEM.
Hyundai i10 [IA] (11/2013 -> 12/2016) - původní autorádio OEM.
Hyundai i10 [IA] (01/2017 -> 12/2019) - původní autorádio OEM. Vozidla modelového roku 2016 a novější bez OEM navigace.
Hyundai i20 [GB] (12/2014 -> 06/2018) - původní autorádio OEM. Vozidla modelového roku 2016 a novější bez OEM navigace.
Hyundai i20 [GB] (07/2018 -> 09/2020) - původní autorádio OEM. Vozidla modelového roku 2016 a novější bez OEM navigace.
Hyundai i30 [GD/GDH] (03/2012 -> 05/2015) - původní autorádio OEM.
Hyundai i30 [GD/GDH] (05/2015 -> 05/2017) - původní autorádio OEM.
Hyundai i40 [VF] (09/2011 -> 05/2015) - původní autorádio OEM.
Hyundai i40 [VF] (05/2015 -> 08/2018) - původní autorádio OEM. Vozidla modelového roku 2016 a novější bez OEM navigace.
Hyundai i40 [VF] (10/2018 -> 07/2019) - původní autorádio OEM. Vozidla modelového roku 2016 a novější bez OEM navigace.
Hyundai i45 (2009 -> 2014) - původní autorádio OEM.
Hyundai i800 (2007 -> 2021) - původní autorádio OEM. Vozidla modelového roku 2016 a novější bez OEM navigace.
Hyundai ix20 [JC] (11/2010 -> 07/2015) - původní autorádio OEM. Vozidla bez OEM navigace. Pro vozidla s OEM navigací použijte adaptér 42a-1180-002.
Hyundai ix20 [JC] (08/2015 -> 07/2019) - původní autorádio OEM. Vozidla bez OEM navigace. Pro vozidla s OEM navigací použijte adaptér 42a-1180-002.
Hyundai ix35 [EL] (03/2010 -> 09/2013) - původní autorádio OEM.
Hyundai ix35 [EL] (09/2013 -> 07/2015) - původní autorádio OEM.
Hyundai ix45 (2013 -> 2018) - původní autorádio OEM. Vozidla modelového roku 2016 a novější bez OEM navigace.
Hyundai Santa-Fe [DM] (10/2012 -> 11/2015) - původní autorádio OEM.
Hyundai Santa-Fe [DM] (12/2015 -> 08/2018) - původní autorádio OEM. Vozidla modelového roku 2016 a novější bez OEM navigace.
Hyundai Sonata [YF] (2009 -> 2014) - původní autorádio OEM.
Hyundai Tucson [TL] (04/2010 -> 06/2015) - původní autorádio OEM.
Hyundai Tucson [TL] (07/2015 -> 07/2018) - původní autorádio OEM. Vozidla s OEM navigací Continental.
Hyundai Tucson [TL] (07/2018 -> 12/2020) - původní autorádio OEM. Vozidla s OEM navigací Continental.

Kia Cee'd [JD] (06/2012 -> 09/2015) - původní autorádio OEM.
Kia Forte (2012 -> 2016) - původní autorádio OEM.
Kia Optima [TF] (06/2012 -> 10/2013) - původní autorádio OEM.
Kia Optima [TF] (10/2013 -> 10/2015) - původní autorádio OEM.
Kia Picanto [TA] (09/2011 -> 04/2015) - původní autorádio OEM.
Kia Picanto [TA] (04/2015 -> 03/2017) - původní autorádio OEM.
Kia Pro-Cee'd [JD] (07/2013 -> 09/2015) - původní autorádio OEM.
Kia Rio [UB] (09/2011 -> 01/2015) - původní autorádio OEM.
Kia Soul [AM] (09/2011 -> 03/2014) - původní autorádio OEM.
Kia Soul [PS] (03/2014 -> 11/2016) - původní autorádio OEM.
Kia Sorento [XM] (10/2012 -> 03/2015) - původní autorádio OEM.
Kia Sportage [SL] (08/2010 -> 03/2014) - původní autorádio OEM.
Kia Sportage [SL] (03/2014 -> 01/2016) - původní autorádio OEM.

Technické informace

Analogové připojení.
Konektor: 24pin / 18pin Hyundai.
V případě hraničních ročníků použijte kabeláž 42a-1180-00c (ISO/Mini ISO + 24pin/18pin svazek).
Zkontrolujte nastavení DIP přepínačů na aftermarket autorádiu (HU).
Vozidla bez OEM zesilovacího systému a bez OEM navigace.
Vozidla s OEM navigací: použijte svazek 42a-1180-004-nav.
U vozidel s odlišným osazením pinů a u vozidel s OEM navigací vždy před připojením ověřte přiřazení pinů, abyste předešli poruše vozidla či aftermarket zařízení.

Diagnostická LED indikace

Modré trvalé svícení: rozhraní aktivní, přítomno +12V napájení ze zapalování.
Červené svícení: rozpoznána funkce tlačítka ovládání na volantu.

Důležité doplňující informace

Určeno pro aftermarket autorádia Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Odpojte originální rádio (OEM HU) bez napětí.
Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

Zkontrolujte nastavení a HW konfiguraci rozhraní – bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k HU – bez napětí.
Připojte kabel k HU dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
Nakonfigurujte aftermarket HU (např. ovládání z volantu, kamera, handsfree, napájení antény).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Znovu nainstalujte originální OEM HU.
Spusťte originální jednotku.
Vyvolejte vypnutí CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
