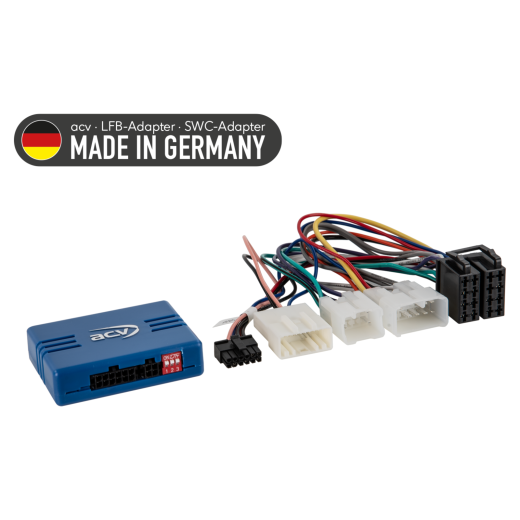

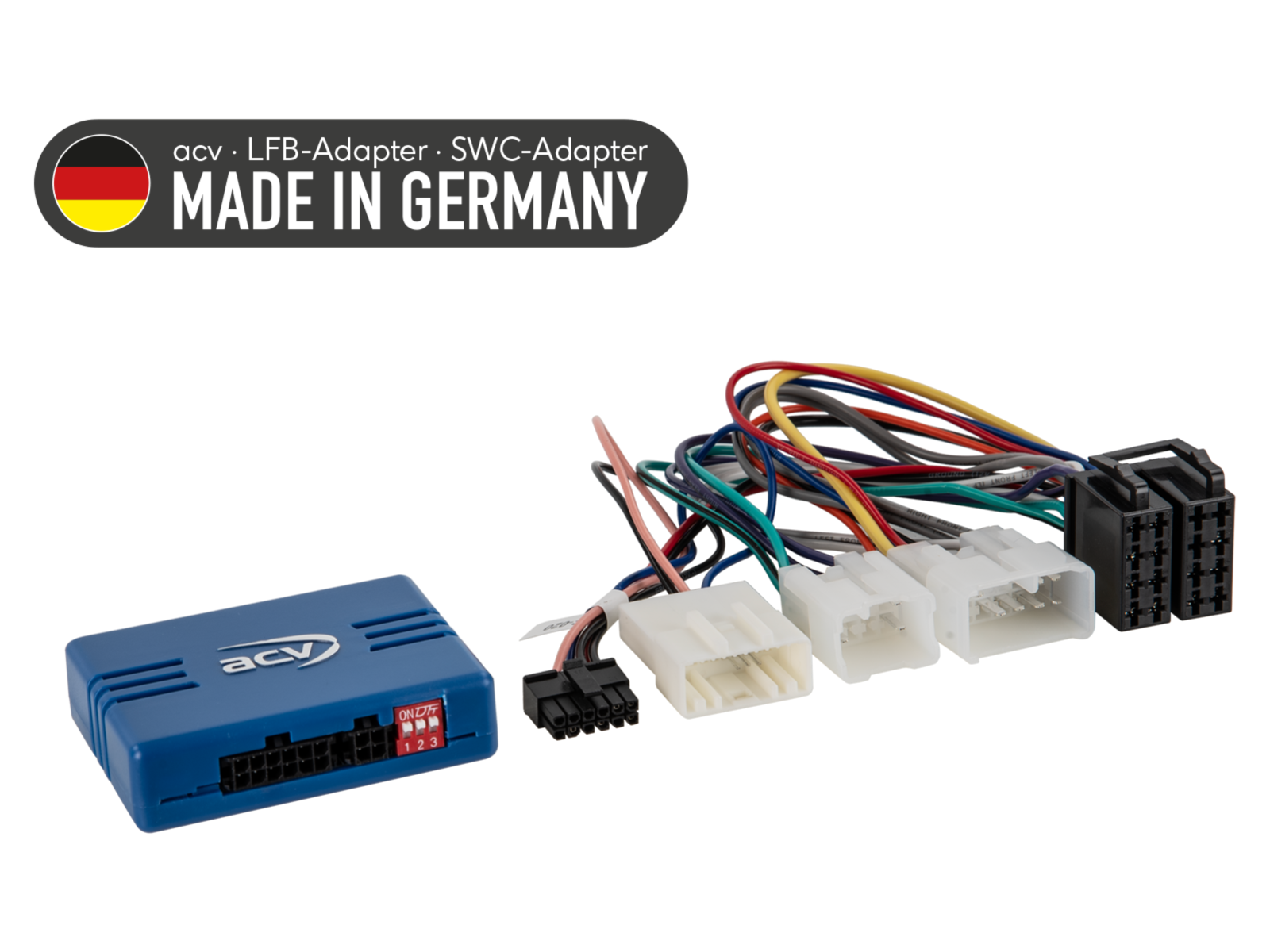

Adaptér ovládání tlačítek na volantu pro Lexus / Toyota ACV SWC 42A-1300-001-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

Lexus IS (XE1) 2001 -> 2005 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Lexus IS (XE2) 2005 -> 2008 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Lexus IS (XE2) 2008 -> 2010 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Lexus IS Cabriolet (XE2) 2009 -> 2010 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Lexus IS Cabriolet (XE2) 2010 -> 2013 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.

Toyota 4Runner 2002 -> 2009 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Auris (E150) 2007 -> 2010 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Avanza 2003 -> 2011 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Avensis (T25) 2003 -> 2006 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Avensis (T25) 2006 -> 2009 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Avensis (T27) 2009 -> 2011 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Camry 2007 -> 2011 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Celica (T23) 1999 -> 2006 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Corolla (E120) 2002 -> 2004 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Corolla (E120) 2004 -> 2007 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Corolla Verso (R1) 2004 -> 2007 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Corolla Verso (R1) 2007 -> 2009 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Estima 2006 -> 2016 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota FJ Cruiser 2001 -> 2007 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Hiace (H1) 2006 -> 2010 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Hilux (N25) 2005 -> 2008 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Hilux (N25) 2008 -> 2011 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Innova 2006 -> 2015 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Landcruiser (J12) 2003 -> 2009 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Matrix 2003 -> 2014 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota MR2 (W3) 2000 -> 2003 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Prado 2003 -> 2009 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Previa 2006 -> 2019 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Prius ZVW30/ZVW35 (XW3) 2009 -> 2012 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota RAV4 (XA2) 2000 -> 2003 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota RAV4 (XA2) 2003 -> 2006 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota RAV4 (XA3) 2006 -> 2009 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota RAV4 (XA3) 2009 -> 2010 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Yaris (XP9) 2006 -> 2009 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Yaris (XP9) 2009 -> 2011 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Vios 2003 -> 2007 - původní autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.

CAN Bus informace

Konektory a napájení:

Typ systému: analog.
Konektory: 10pin / 6pin / 20pin Toyota.

Nastavení:

Zkontrolujte DIP přepínače dle návodu (BDA).

Speciální poznámky:

Vozidla na hranici modelových let: použijte kabeláž 20pin + 28pin (položka: 42a-1300-00c).
Vozidla s 18pin LAN konektorem: ověřte před zapojením na konektoru CN800 piny – pin 6 SWC GND, pin 7 SWC 1, pin 8 SWC 2.

Diagnostická LED indikace:

Modré svícení: interface aktivní, +12 V zapalovací proud přítomen.
Červené svícení: detekována funkce tlačítek na volantu.

Důležité doplňující informace

Určeno pro aftermarket autorádia Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Odpojte originální rádio (OEM HU) bez napětí.
Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

Zkontrolujte nastavení a HW konfiguraci rozhraní – bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k HU – bez napětí.
Připojte kabel k HU dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
Nakonfigurujte aftermarket HU (např. ovládání z volantu, kamera, handsfree, napájení antény).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Znovu nainstalujte originální OEM HU.
Spusťte originální jednotku.
Vyvolejte vypnutí CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
