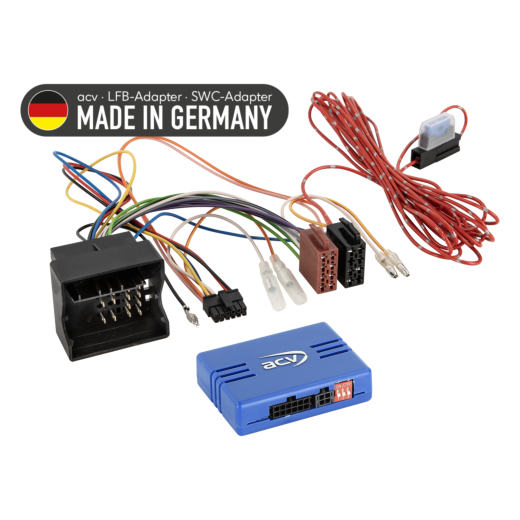

Adaptér ovládání tlačítek na volantu pro Mercedes-Benz ACV SWC 42A-1190-011-0

Popis a parametry
Komentáře0
Hodnocení0
Kategorie

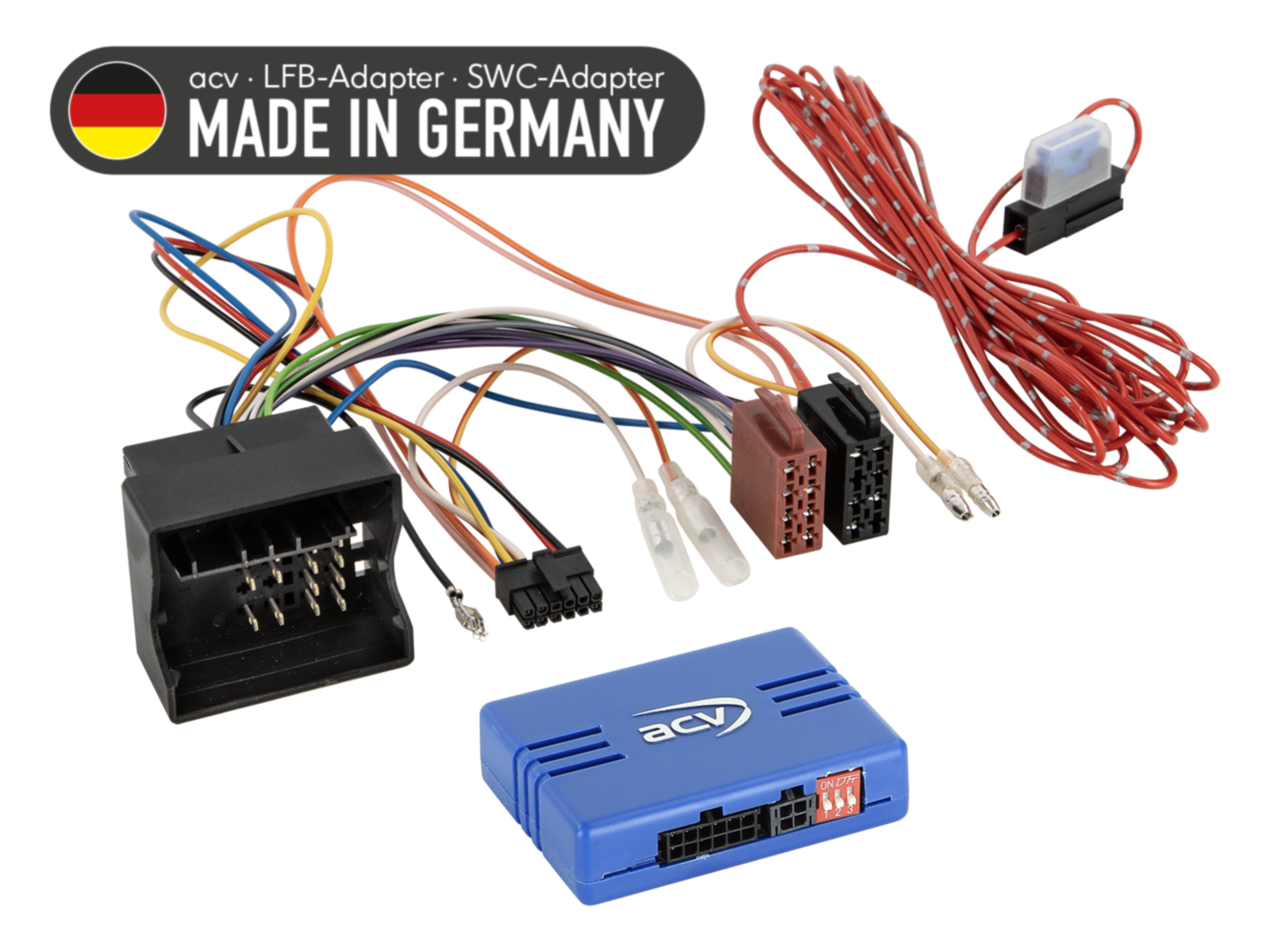

Adaptér ovládání tlačítek na volantu pro Mercede-Benz 42A-1190-011-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

Mercedes-Benz C-class C204 S204 W204 2007 -> 2011 - původní autorádio Audio 10/15/30/40. Vozidla s funkcí +12V odpojení stálého proudu svorka 30.
Mercedes-Benz C-class C204 S204 W204 2011 -> 2015 - původní autorádio Audio 10/15/30/40. Vozidla s funkcí +12V odpojení stálého proudu svorka 30.
Mercedes-Benz E-class A212 C212 S212 W212 2009 -> 2013 - původní autorádio Audio 10/15/30/40. Vozidla s funkcí +12V odpojení stálého proudu svorka 30.
Mercedes-Benz E-class A207 C207 S212 W212 2013 -> 2017 - původní autorádio Audio 10/15/30/40. Vozidla s funkcí +12V odpojení stálého proudu svorka 30.
Mercedes-Benz Vito W447 2014 -> 2019 - původní autorádio Audio 10/15. Pouze funkce ovládání hlasitosti. Vozidla s funkcí +12V odpojení stálého proudu svorka 30.
Mercedes-Benz Vito W447 2019 -> 2024 - původní autorádio Audio 10/15. Pouze funkce ovládání hlasitosti. Vozidla s funkcí +12V odpojení stálého proudu svorka 30.

VW Crafter I 2EC 2EK 2F 2011 -> 2016 - původní autorádio RCD 3002.

CAN Bus informace

Konektory a napájení:

Konektor: 40pinový Quadlock BMW (položka: 42cx12).
Napájení: +12 V stálý proud (svorka 30, pojistka) – volný červený vodič.

Nastavení:

Zkontrolujte DIP přepínače na aftermarket autorádiu (HU).

Kompatibilita s vozidly:

Vozidla s funkcí +12V odpojení stálého proudu svorka 30.
Vozidla Mercedes-Benz Vito W447 s Audio 10/15 nebo Audio 30/40.
Vozidla Mercedes-Benz Vito W447 s E-Call vyžadují E-Call adaptér (položka: 1424-27-0).
Vozidla bez přípravy na rádio.

Diagnostická LED indikace:

Modré blikání: probíhá vyhledávání CAN Bus signálu.
Modré svícení: CAN Bus aktivní.
Červené svícení: aktivní +12 V zapalovací proud.

Důležité doplňující informace

Určeno pro aftermarket autorádia Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Odpojte originální rádio (OEM HU) bez napětí.
Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

Zkontrolujte nastavení a HW konfiguraci rozhraní – bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k HU – bez napětí.
Připojte kabel k HU dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
Nakonfigurujte aftermarket HU (např. ovládání z volantu, kamera, handsfree, napájení antény).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Znovu nainstalujte originální OEM HU.
Spusťte originální jednotku.
Vyvolejte vypnutí CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
