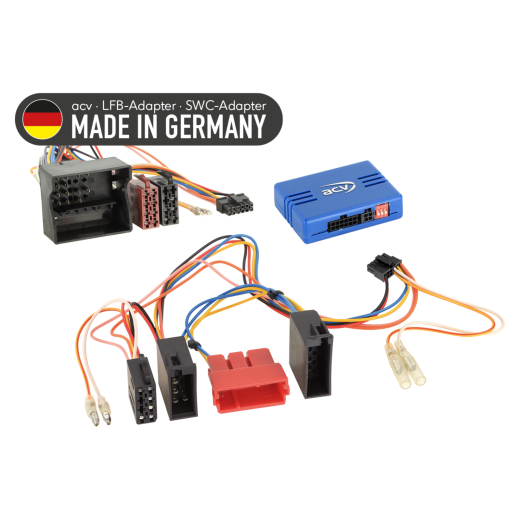

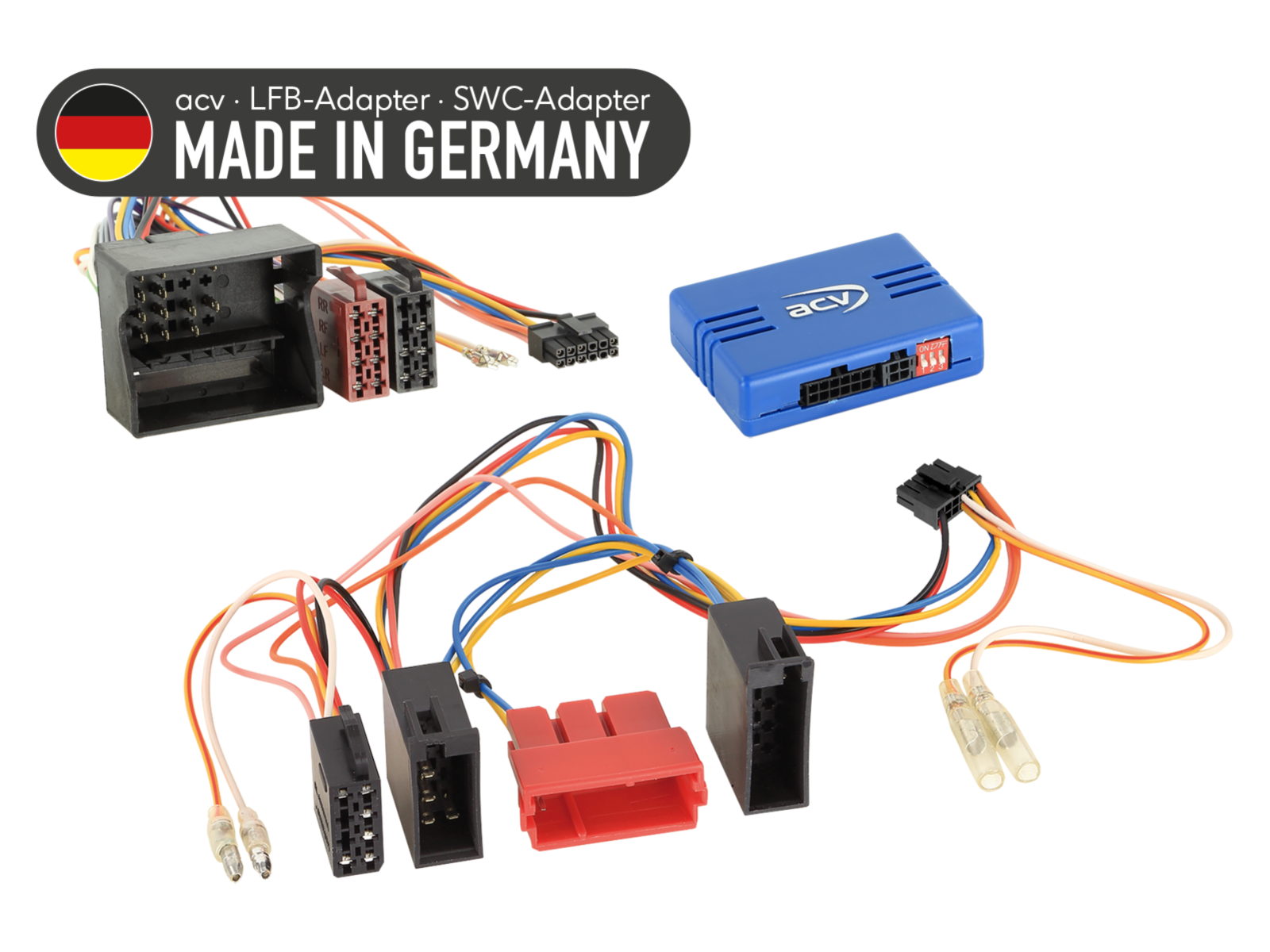

Adaptér ovládání tlačítek na volantu pro Mercedes-Benz / Smart / VW ACV SWC 42A-1190-00C

Přidat do oblíbenýchOdstranit z oblíbených

adaptér na volant pro Mercedes A-class (C169/W169) (10/04->04/08, 06/08->06/12), B-class (T245) (07/05->04/08, 04/08->09/11), C-class (W203) (03/00->01/05), C-class (CL203/S203/W203) (02/04->09/07), C-class (C204/S204/W204) (08/07->01/11, 03/11->10/15), Citan 420 (W420) (10/21->24), CLC-class (CL203) (06/08->02/11), CLK-class (C208) (07/99->03/03), CLK-class (C209) (03/02->05/05), CLK-class (W209) (04/05->01/10), CLS-class (C219) (04/08->09/10), E-class (W210) (06/99->12/02), E-class (S211/W211) (03/08->01/09), E-class (A212/C212/S212/W204) (02/09->03/13), G-class (W463) (04/07->06/08), G-class (W164) (09/08->06/12), GL-class (X164) (09/06->05/09, 05/09->07/12), M-class (W164) (07/05->04/08, 10/08->07/11), ML (W164) (07/05->04/08, 10/08->07/11), R-class (W251) (09/05->05/07, 05/07->05/10), SL-class (R230) (08/01->02/06), SLK-class (R171) (04/08->03/11), SLR (C199) (12/03->12/09), Sprinter (W906) (04/06->08/13, 08/13->05/18), Sprinter (W907/W910) (06/18->12/20, 11/19->24), Vito/Viano (W639) (04/06->08/10, 09/10->03/14), Vito (W447) (10/14->02/19, 05/19->01/24), Smart For Four (W454) (01/04->04/07) a VW Crafter I (2EC/2EK/2F) (03/06->07/11, 07/11->11/16)
Více o produktu

Pomůžeme vám s nákupem

Využijte naši poradnu
Zboží nám můžete vrátit do 14 dnů
Vyzkoušejte si produkt u nás na prodejně

Adaptér ovládání tlačítek na volantu pro Mercedes-Benz / Smart / VW ACV SWC 42A-1190-00C

Popis a parametry
Komentáře0
Hodnocení0
Kategorie

Adaptér ovládání tlačítek na volantu pro Mercedes-Benz / Smart / VW 42A-1190-00C

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

Mercedes A-class C169 W169 2004 -> 2008 - původní autorádio Audio 5/10.
Mercedes A-class C169 W169 2008 -> 2012 - původní autorádio Audio 5/10.
Mercedes B-class T245 2005 -> 2008 - původní autorádio Audio 5/10.
Mercedes B-class T245 2008 -> 2011 - původní autorádio Audio 5/10.
Mercedes C-class CL203 S203 W203 2004 -> 2007 - původní autorádio Audio 20/30.
Mercedes C-class C204 S204 W204 2007 -> 2011 - původní autorádio Audio 20/30/50/Comand NTG 2/2.5. Vozidla s funkcí +12V odpojení stálého proudu svorka 30.
Mercedes C-class C204 S204 W204 2011 -> 2015 - původní autorádio Audio 20/30/50/Comand NTG 2/2.5. Vozidla s funkcí +12V odpojení stálého proudu svorka 30.
Mercedes Citan 420 W420 2021 -> 2023 - původní autorádio Browse 1-DIN.
Mercedes CLC-class CL203 2008 -> 2011 - původní autorádio Audio 20/30.
Mercedes CLK-class C208 1999 -> 2003 - původní autorádio Audio 10.
Mercedes CLK-class C209 2002 -> 2005 - původní autorádio Audio 20.
Mercedes CLK-class W209 2005 -> 2010 - původní autorádio Audio 20/30.
Mercedes CLS-class C219 2008 -> 2010 - původní autorádio Audio 20/30.
Mercedes E-class W210 1999 -> 2002 - původní autorádio Audio 10/30.
Mercedes E-class S211 W211 2008 -> 2009 - původní autorádio Audio 20/30.
Mercedes E-class A212 C212 S212 W204 2009 -> 2013 - původní autorádio Audio 20/30/50/Comand NTG 2/2.5. Vozidla s funkcí +12V odpojení stálého proudu svorka 30.
Mercedes G-class W463 2007 -> 2008 - původní autorádio Audio 20/30.
Mercedes G-class W164 2008 -> 2012 - původní autorádio Audio 20/30/50/Comand NTG 2/2.5.
Mercedes GL-class X164 2006 -> 2009 - původní autorádio Audio 20/30.
Mercedes GL-class X164 2009 -> 2012 - původní autorádio Audio 20/30.
Mercedes M-class W164 2005 -> 2008 - původní autorádio Audio 20/30.
Mercedes M-class W164 2008 -> 2011 - původní autorádio Audio 20/30.
Mercedes ML W164 2005 -> 2008 - původní autorádio Audio 20/30.
Mercedes ML W164 2008 -> 2011 - původní autorádio Audio 20/30.
Mercedes R-class W251 2005 -> 2007 - původní autorádio Audio 20/30.
Mercedes R-class W251 2007 -> 2010 - původní autorádio Audio 20/30.
Mercedes SL-class R230 2001 -> 2006 - původní autorádio Audio 20/30.
Mercedes SLK-class R171 2008 -> 2011 - původní autorádio Audio 20/30.
Mercedes SLR C199 2003 -> 2009 - původní autorádio Audio 20/30.
Mercedes Sprinter W906 2006 -> 2013 - původní autorádio Audio 10/15/30.
Mercedes Sprinter W906 2013 -> 2018 - původní autorádio Audio 10/15/30.
Mercedes Sprinter W907 W910 2018 -> 2020 - původní autorádio Audio 10/15/30. Pouze funkce ovládání hlasitosti.
Mercedes Sprinter W907 W910 2019 -> 2024 - původní autorádio Audio 10/15/30. Pouze funkce ovládání hlasitosti.
Mercedes Vito/Viano W639 2003 -> 2010 - původní autorádio Audio 10/15.
Mercedes Vito/Viano W639 2010 -> 2014 - původní autorádio Audio 10/15.
Mercedes Vito W447 2014 -> 2019 - původní autorádio Audio 10/15/30/40. Vozidla s funkcí +12V odpojení stálého proudu svorka 30. Pouze funkce ovládání hlasitosti.
Mercedes Vito W447 2019 -> 2024 - původní autorádio Audio 10/15/30/40. Vozidla s funkcí +12V odpojení stálého proudu svorka 30. Pouze funkce ovládání hlasitosti.

Smart For Four W454 2004 -> 2007 - původní autorádio Comand.

VW Crafter I 2EC 2EK 2F 2006 -> 2011 - původní autorádio RCD 2001.
VW Crafter I 2EC 2EK 2F 2011 -> 2016 - původní autorádio RCD 3002. Vozidla s funkcí +12V odpojení stálého proudu svorka 30.

CAN Bus informace

Konektory a napájení:

Konektor: 40pinový Quadlock Mercedes (položka: 42cx28).
Konektor: ISO / 10pin ISO / Mini ISO Mercedes (položka: 42cx26).

Nastavení:

Zkontrolujte DIP přepínače na aftermarket autorádiu (HU).

Kompatibilita s vozidly:

Vozidla s originálním rádiem Audio 5/10/20/30/40.
Vozidla s OEM navigacemi Audio 30 APS, Audio 50 APS, Comand NTG 2/2.5.
Vozidla s Browse 1-DIN (Citan, Sprinter).

Vozidla s OEM zesilovačem:

Vyžadován aktivní adaptér systému podle typu (MOST na RCA, ISO na ISO).

Diagnostická LED indikace:

Modré blikání: probíhá vyhledávání CAN Bus signálu.
Modré svícení: CAN Bus aktivní.
Červené svícení: aktivní +12 V zapalovací proud.

Důležité doplňující informace

Určeno pro aftermarket autorádia Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Odpojte originální rádio (OEM HU) bez napětí.
Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

Zkontrolujte nastavení a HW konfiguraci rozhraní – bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k HU – bez napětí.
Připojte kabel k HU dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
Nakonfigurujte aftermarket HU (např. ovládání z volantu, kamera, handsfree, napájení antény).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Znovu nainstalujte originální OEM HU.
Spusťte originální jednotku.
Vyvolejte vypnutí CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
