Audi A5 nové generace – upgrade audiosystému Bang & Olufsen

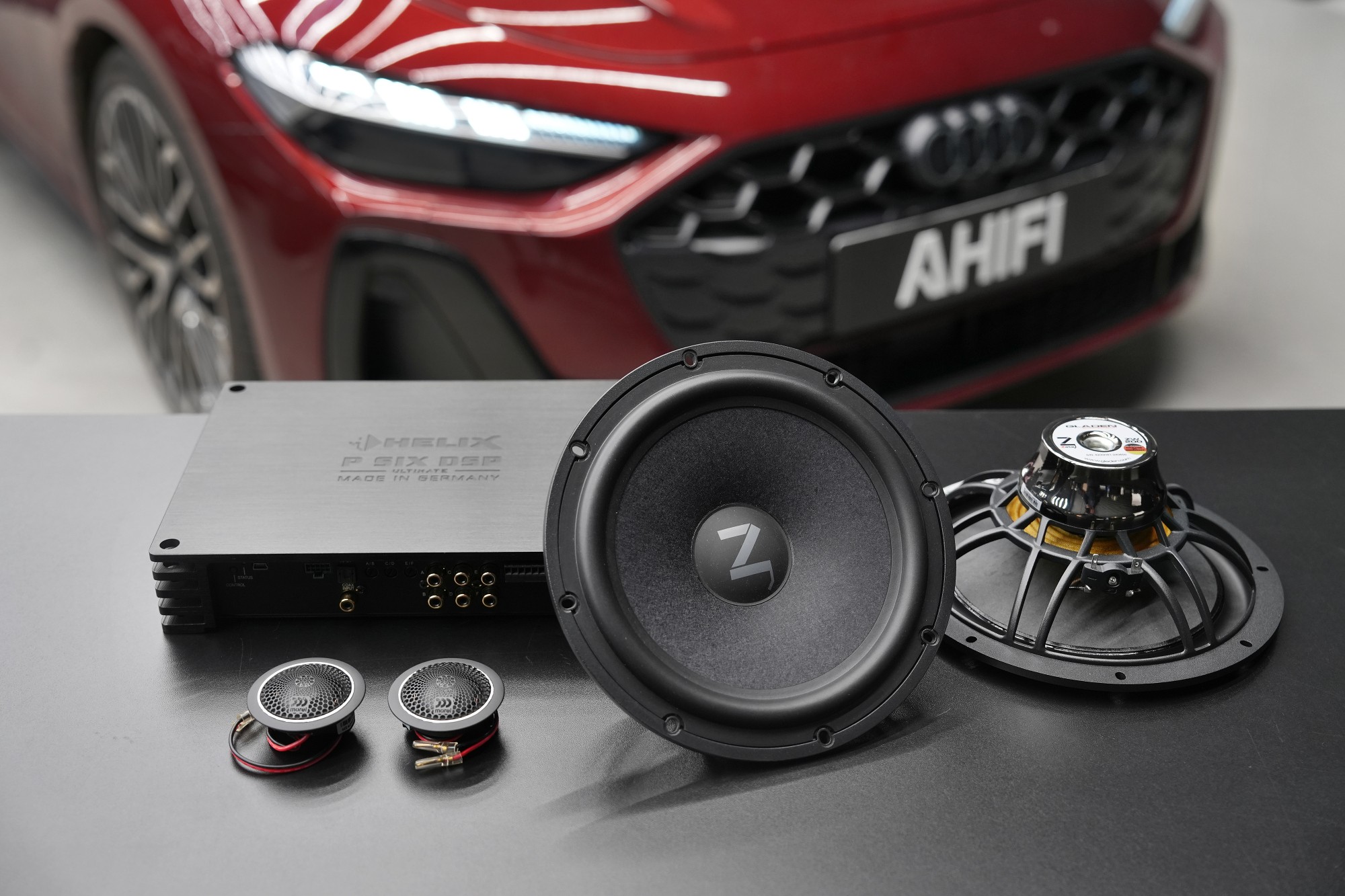

Na fotografii jsou hlavní komponenty nové audio sestavy. Srdcem systému je šestikanálový DSP zesilovač Helix P SIX DSP ULTIMATE, který patří mezi nejkvalitnější řešení svého druhu a nabízí špičkové možnosti zpracování i následného ladění zvuku. Pro přední systém jsme zvolili 200mm středobasy Gladen Zeta, které díky větší ploše membrány nabídnou vysokou dynamiku a jistotu i v nižších frekvencích. Doplněny jsou o zvukově vynikající výškové reproduktory Morel z uznávané řady Hybrid a středové reproduktory Gladen Zeta (na fotce chybí), díky čemuž vzniká plnohodnotný třípásmový přední systém.

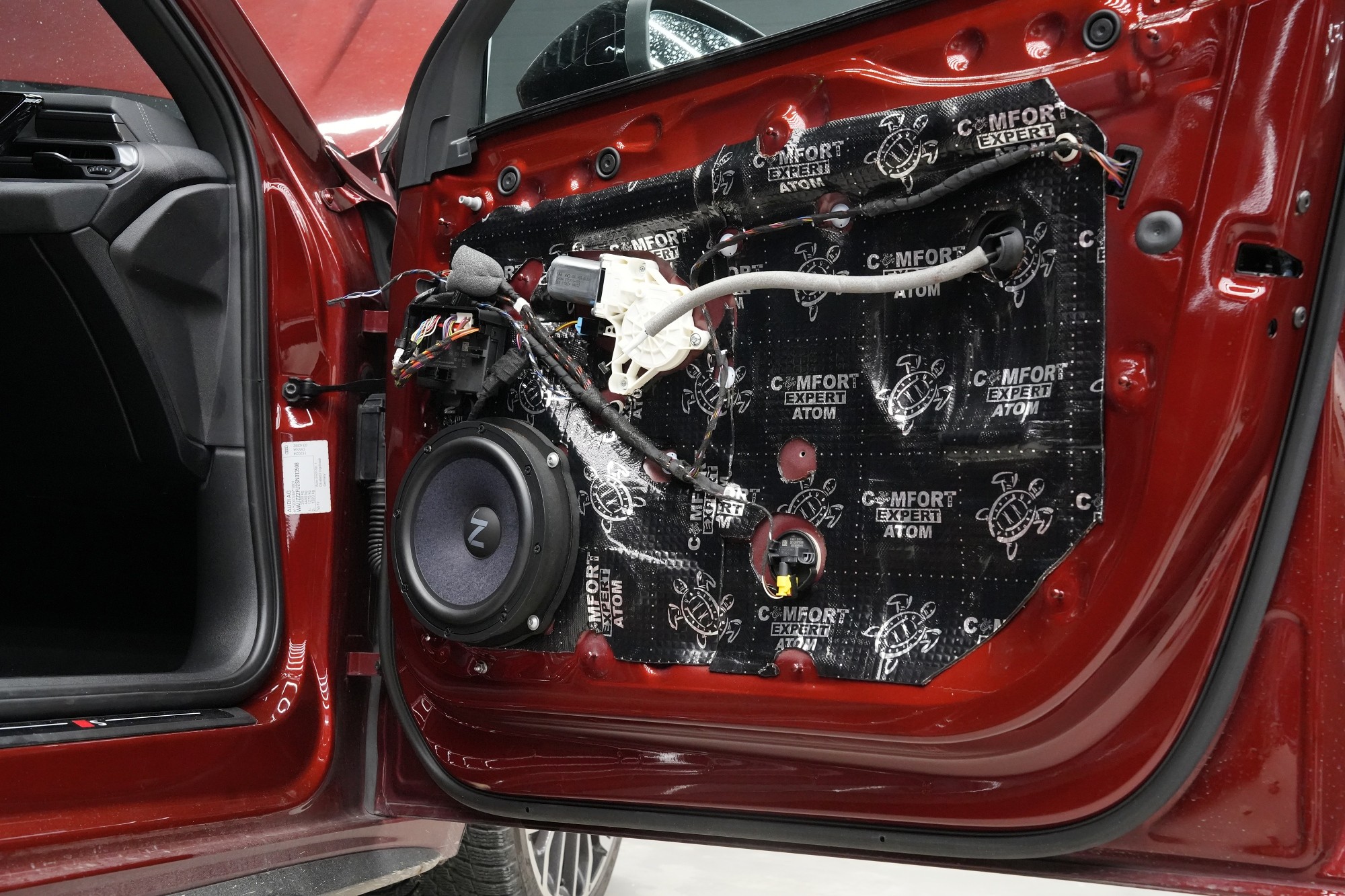

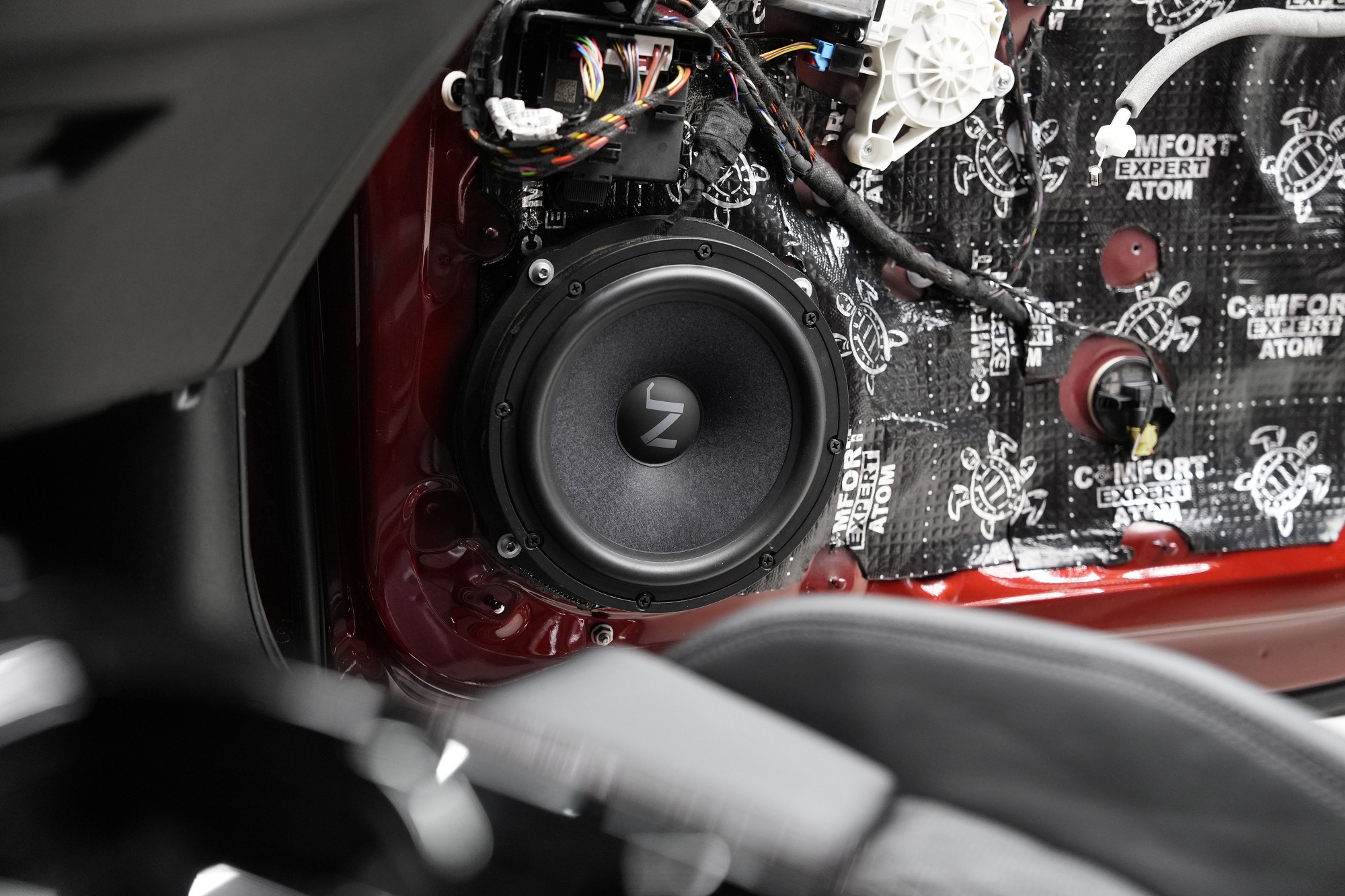

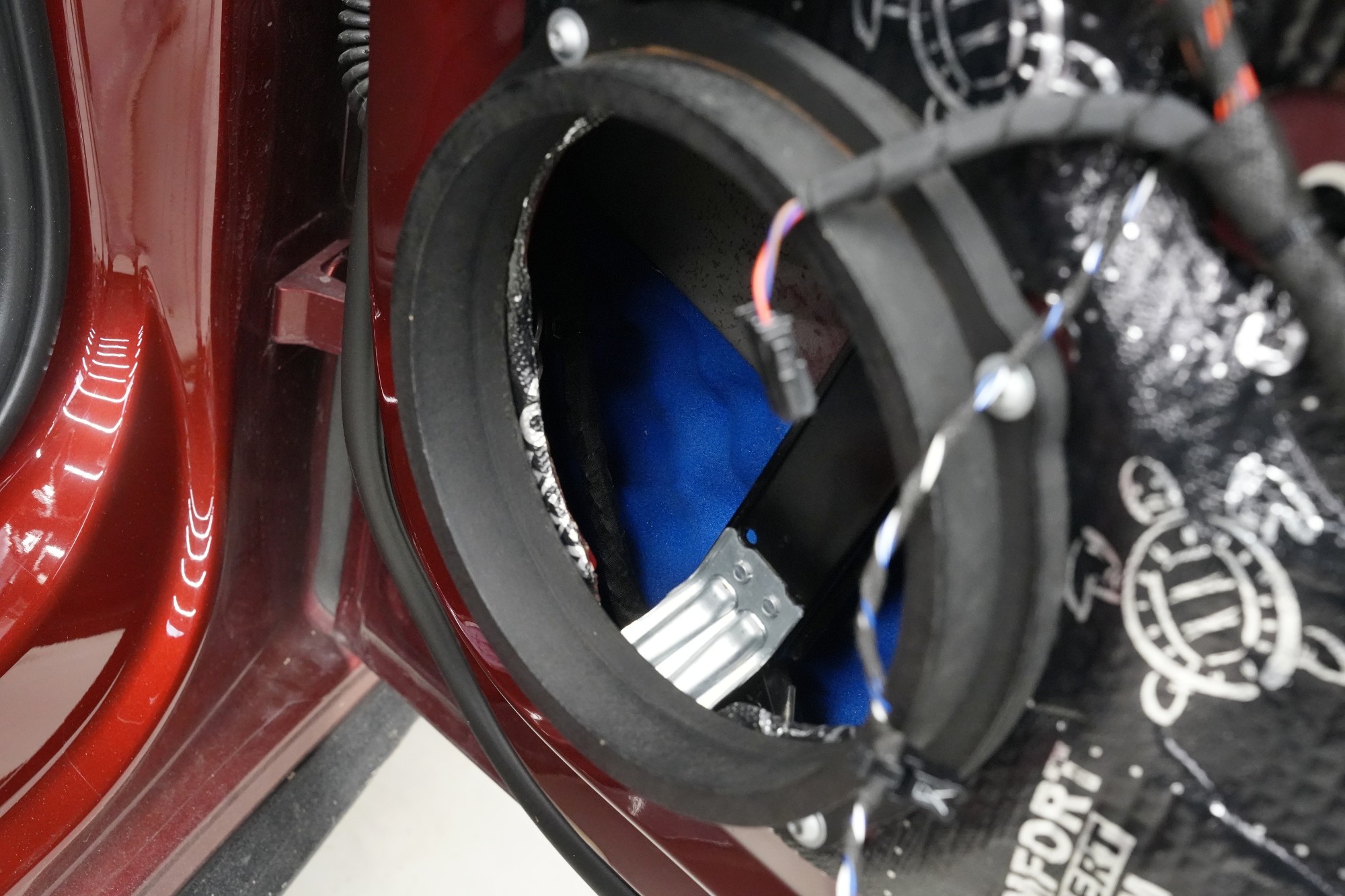

Na fotografii je již vidět třetí vrstva tlumení dveří a zároveň instalované 200mm středobasové reproduktory Gladen Zeta. Pro důkladné zpevnění dveří jsme použili antivibrační materiál Comfortmat Atom Lite z řady Expert o tloušťce 2,7 mm, který účinně omezuje vibrace a rezonance plechových částí dveří. Jeho aplikací na vnější i vnitřní plech zároveň vytváříme výrazně pevnější a akusticky vhodnější prostředí pro práci středobasových reproduktorů. Uzavřením servisních otvorů se dveře více přibližují pevné ozvučnici, což se projeví zejména přesnější, pevnější a dynamičtější reprodukcí nízkých frekvencí.

Středobasové reproduktory Gladen Zeta patří k tomu nejlepšímu v nabídce značky a už při prvních instalacích nás zaujaly mimořádně dynamickým a zároveň velmi přesným zvukem. Silný neodymový magnet, velká kmitací cívka, litý koš a 200mm papírová membrána jim umožňují zahrát v důkladně vytlumených dveřích velmi nízko, s výbornou kontrolou a autoritou. Zároveň si zachovávají věrnost a přirozenost, která je pro kvalitní SQ instalaci zásadní.

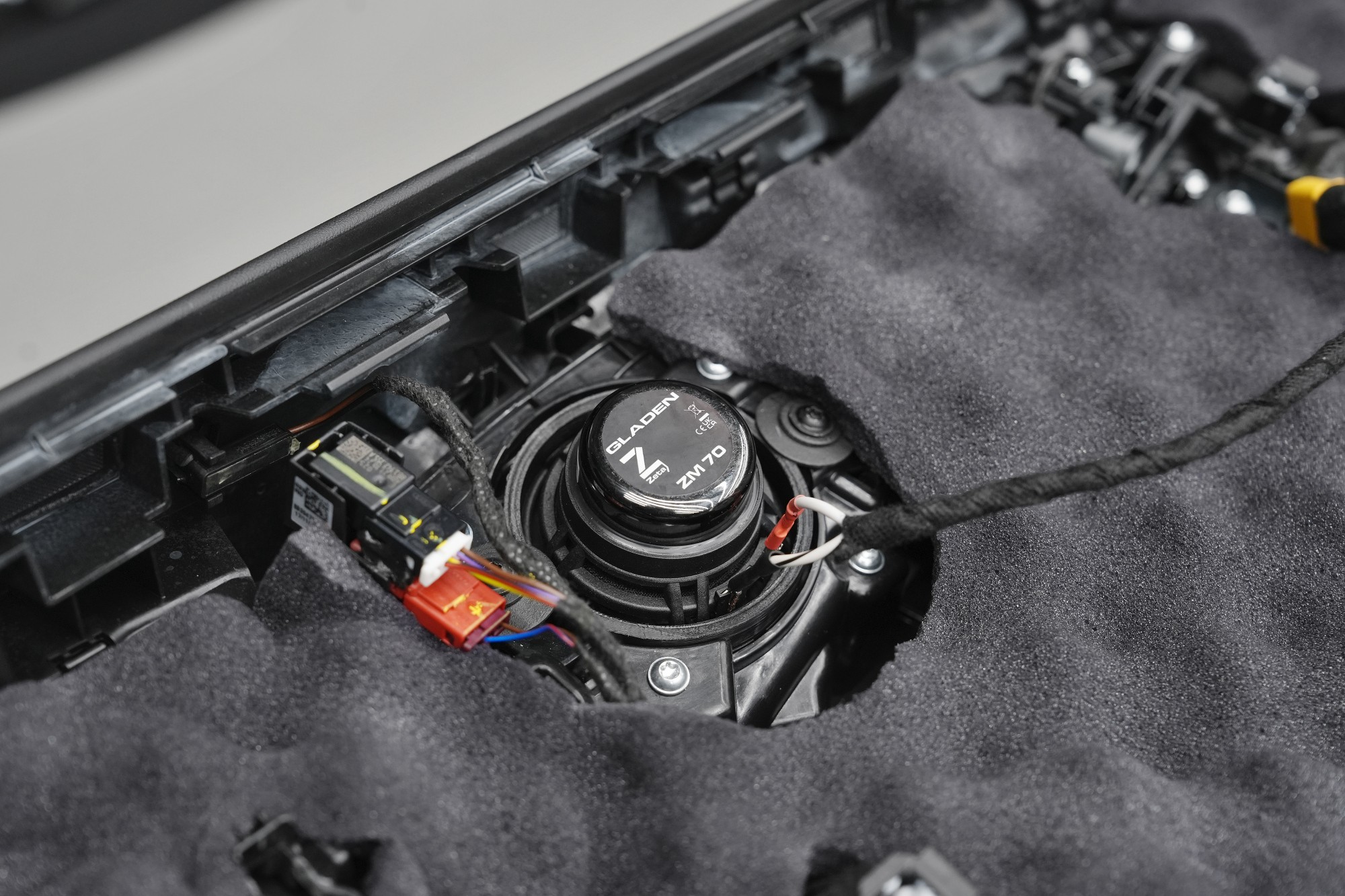

Středové reproduktory Gladen Zeta ZM 70 doplňují přední systém a mají zásadní vliv především na přirozené podání vokálů, nástrojů a správné vykreslení zvukové scény. Také zde jsme zachovali kompletně skrytou instalaci do originálních pozic. Reproduktory z nejvyšší řady Zeta vynikají nízkým zkreslením, rychlou odezvou a vysokým rozlišením detailů, díky čemuž ideálně navazují na 200mm středobasy stejné řady.

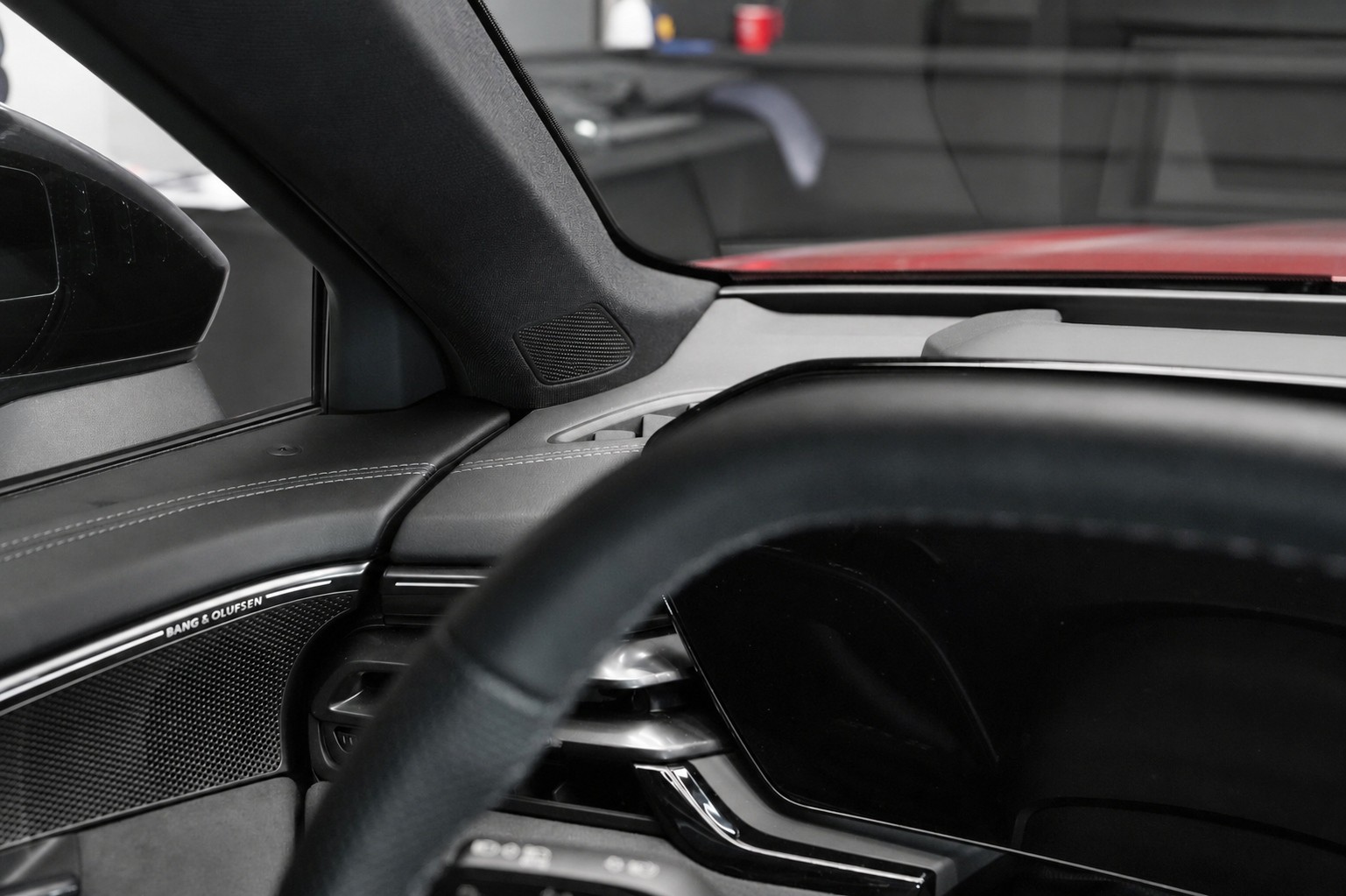

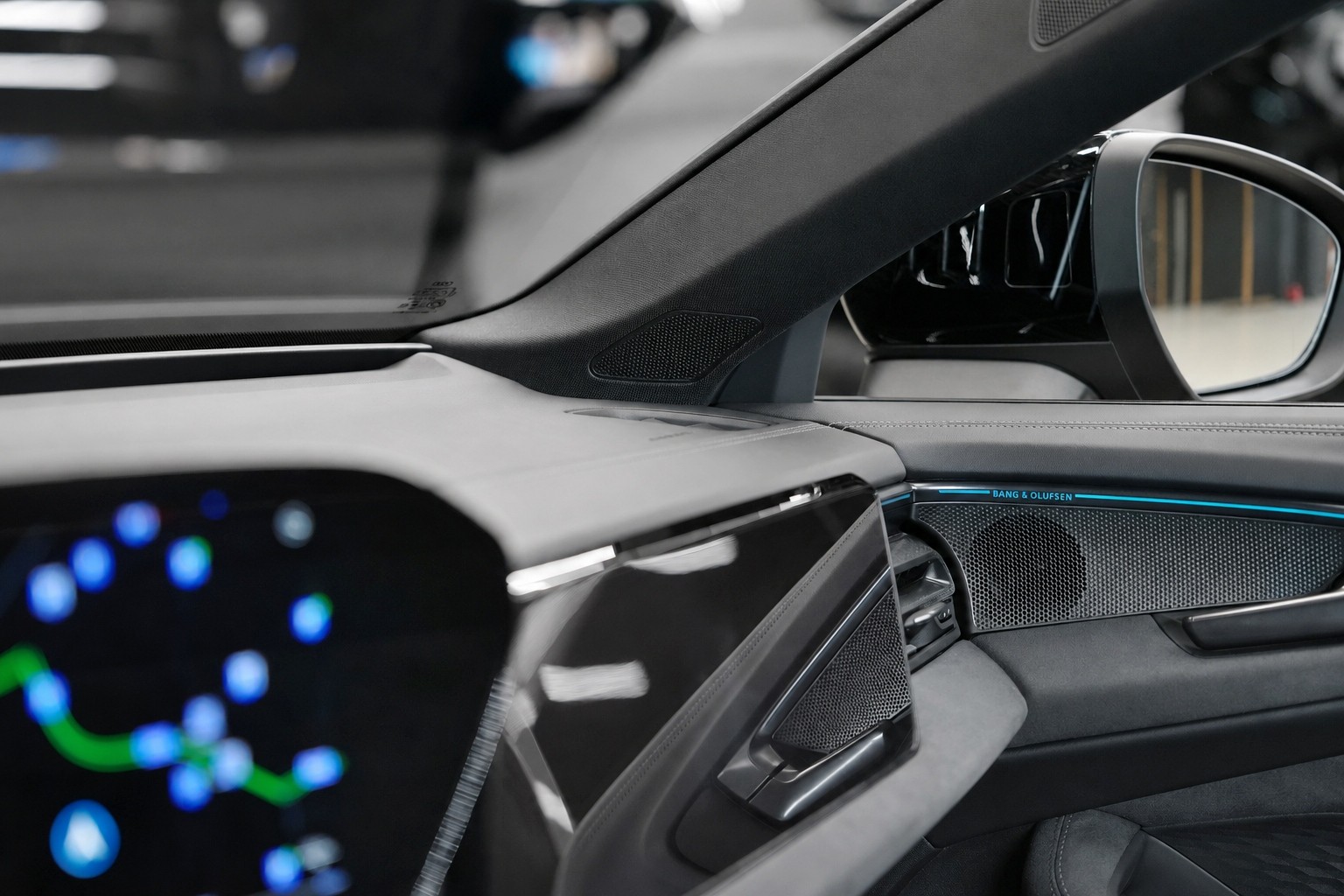

Výškové reproduktory Morel MT300 z řady Hybrid jsme osadili do originálních pozic v A-sloupcích. Díky tomu zůstává zachován tovární vzhled interiéru bez jakýchkoliv viditelných úprav, přestože původní reproduktory nahradilo výrazně kvalitnější řešení.

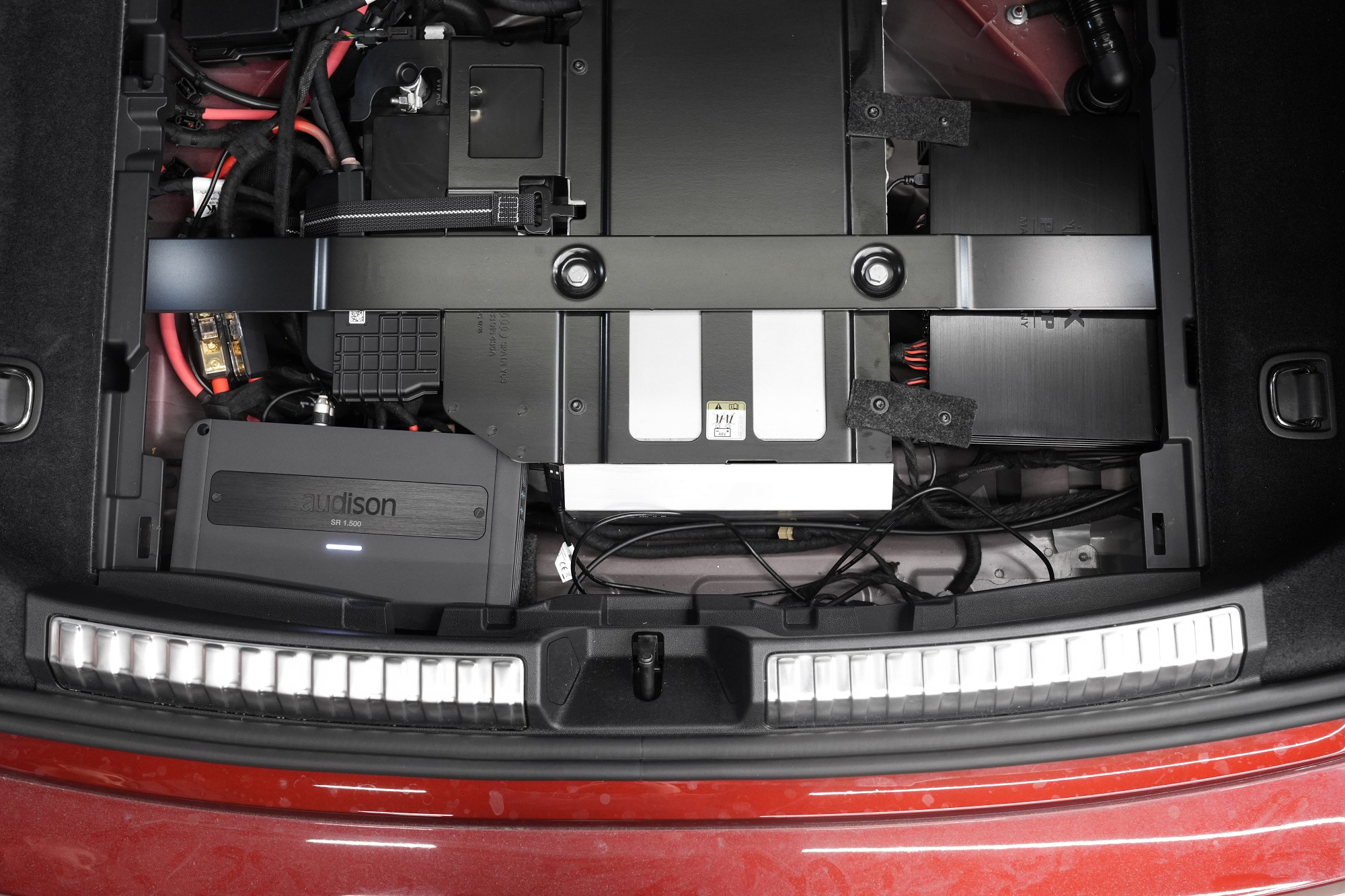

Oba zesilovače jsme kompletně ukryli do prostoru pod podlahou zavazadlového prostoru. Vlevo je umístěn monoblok Audison SR 1.500 určený pro napájení subwooferu, vpravo pak šestikanálový DSP zesilovač Helix, který řídí a napájí přední systém. Díky účinné konstrukci zesilovačů pracujících ve třídě D nepředstavuje jejich umístění ve skrytém prostoru problém ani z hlediska provozních teplot.

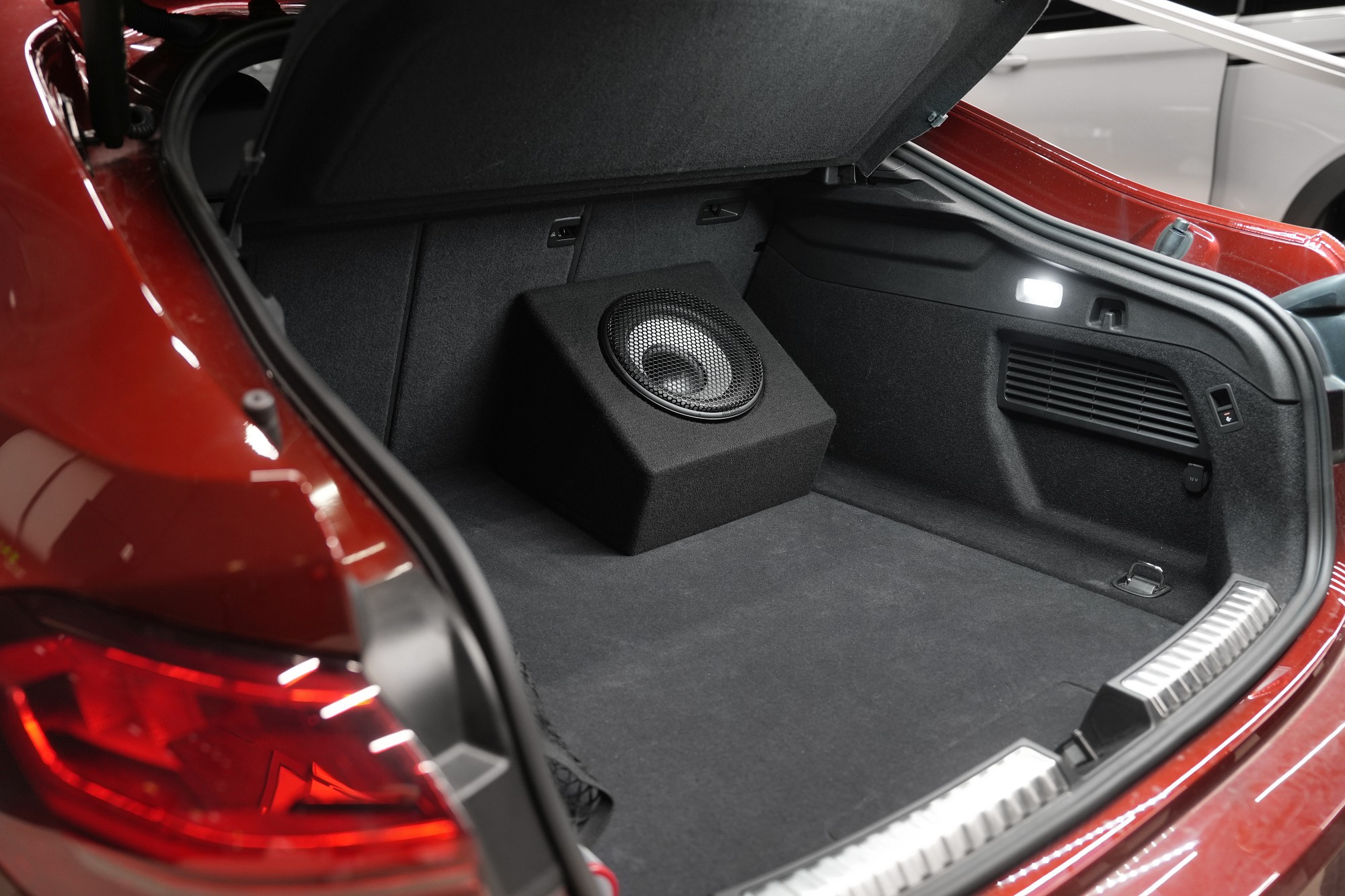

Subwoofer Ground Zero je jedinou viditelnou částí celé instalace, zároveň je však pro výslednou kvalitu zvuku nepostradatelný. Díky kompaktní uzavřené ozvučnici o objemu pouhých 20 l zabírá v prostorném zavazadlovém prostoru jen minimum místa a jeho praktické využití téměř neomezuje. V případě potřeby lze navíc celou ozvučnici během několika okamžiků jednoduše vyjmout.

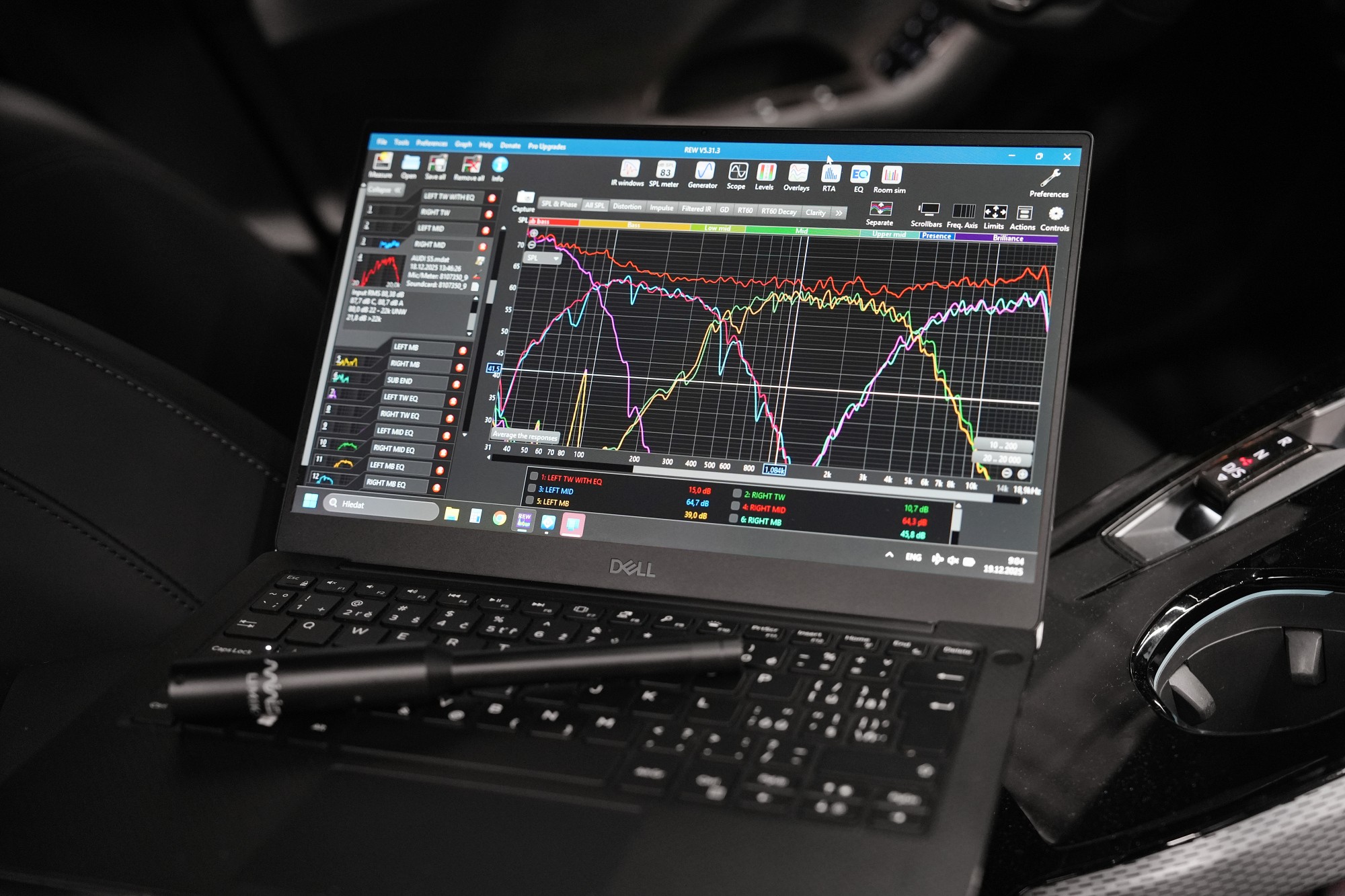

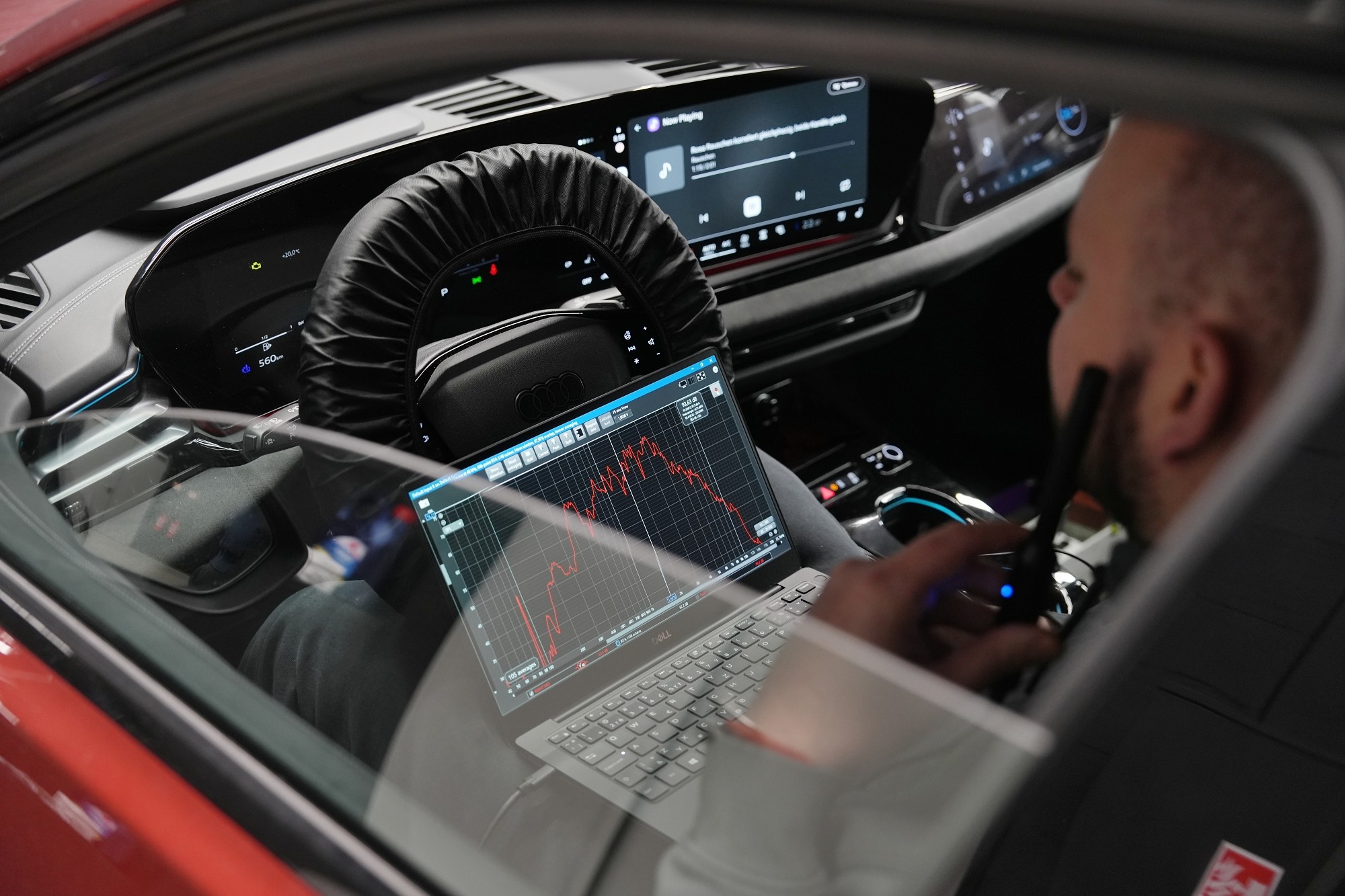

Na závěr celé instalace přichází jedna z nejdůležitějších částí – přesné měření a finální naladění systému. Pomocí kalibrovaného mikrofonu a softwaru REW měříme frekvenční odezvu jednotlivých reproduktorů přímo z pozice posluchače a následně upravujeme ekvalizaci, časové korekce i úrovně jednotlivých pásem. Díky tomu dokážeme výrazně eliminovat negativní vliv akustiky interiéru a celý systém naladit tak, aby výsledný zvuk byl vyvážený, přesný a co nejvěrnější.

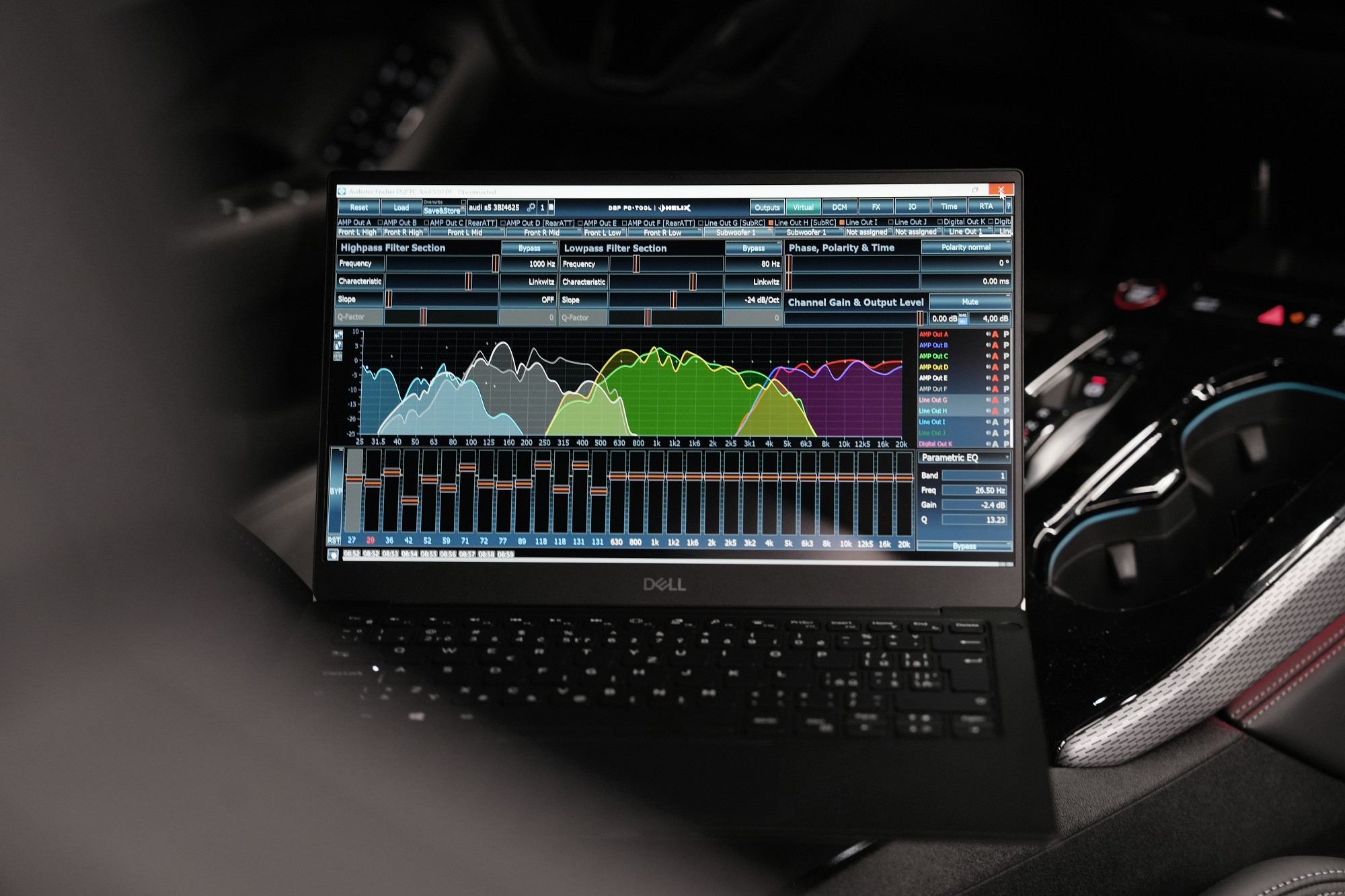

Na této fotografii už probíhá samotné finální ladění systému v DSP procesoru Helix. Na základě předchozího měření nastavujeme pro každý reproduktor samostatně frekvenční rozsah, úroveň, časové korekce i přesnou ekvalizaci. Cílem je dokonale sladit jednotlivá pásma, vytvořit správně umístěnou a stabilní zvukovou scénu a současně kompenzovat negativní vlivy akustiky interiéru. Právě kombinace přesného měření a následného detailního nastavení DSP umožňuje využít potenciál celé sestavy naplno.

Třetí snímek ukazuje výsledné měření po kompletním nastavení systému. V grafu je patrné vyrovnání jednotlivých pásem i sladění levé a pravé strany, což je pro správnou stereo scénu naprosto zásadní. Výsledkem by měla být vždy co nejlineárnější frekvenční odezva celého systému, díky které dokáže ozvučení reprodukovat hudbu maximálně věrně, přirozeně a bez nežádoucího zabarvení.
