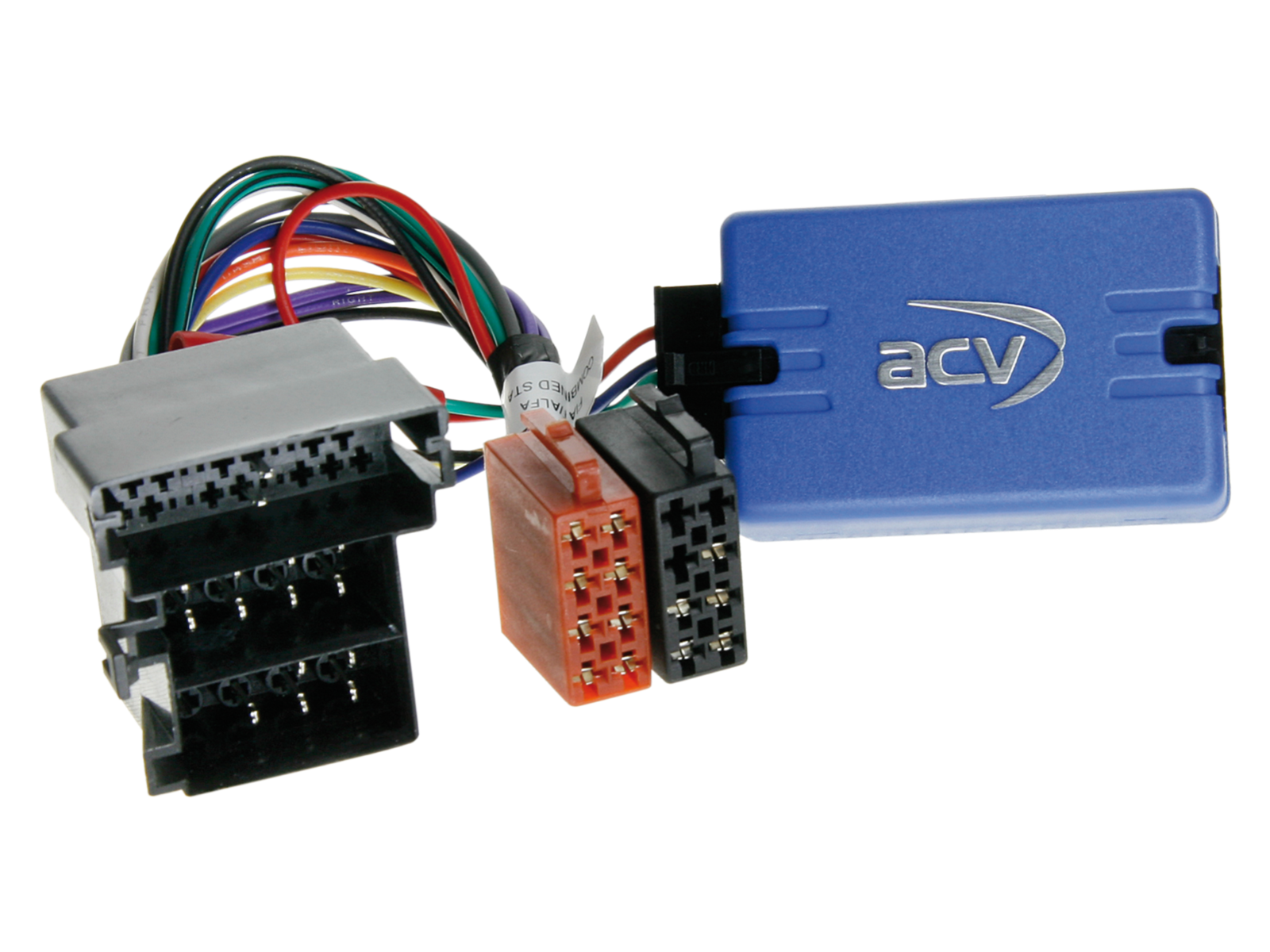

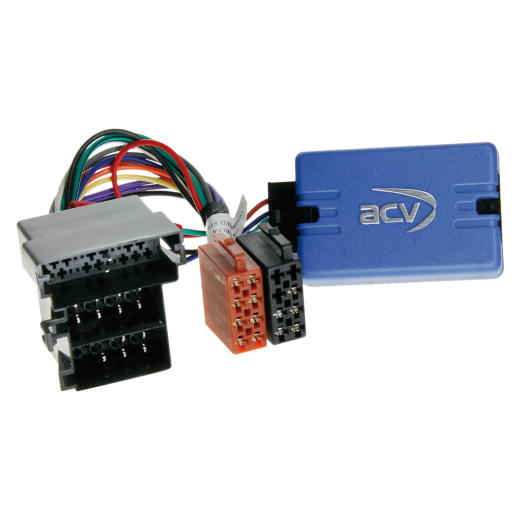

Adaptér ovládání tlačítek na volantu pro Alfa Romeo / Fiat ACV SWC 42SAR001-0

Name: Adaptér ovládání tlačítek na volantu pro Alfa Romeo / Fiat ACV SWC 42SAR001-0
Brand: ACV

Přidat do oblíbenýchOdstranit z oblíbených

adaptér na volant pro Alfa Romeo 147 (973) (01/01->08/06), 147 GTA (12/02->12/05), 156 (932) (10/97->03/07), GT (937) (02/04->10/10), Fiat Croma (ZAF 194) (06/05->09/10) a Punto (ZAF 188) (07/99->10/05)
Více o produktu

Prodej skončil

Vyberte si, prosím, podobné zboží ze stejné kategorie

Alfa Romeo

Prodej skončil

Popis a parametry
Komentáře0
Hodnocení0
Kategorie

Adaptér ovládání tlačítek na volantu pro Alfa Romeo / Fiat ACV SWC 42SAR001-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

Alfa Romeo 147 (973) (01/2001 -> 08/2006) - původní autorádio Alfa Mid Blaupunkt nebo Alfa High Blaupunkt, vozidlo s +12V zapalovacím napájením Klemme 15 a ovládáním na volantu Mini ISO C Pin 10 RC-A/SWC1, Pin 12 GND, Pin 11 RC-B/SWC2, bez OEM navigace Travelpilot Blaupunkt RNS4 nebo Magneti Marelli, u vozidel s BOSE OEM Soundsystem +12V Amp Remote na Mini ISO C Pin 6.
Alfa Romeo 147 GTA (12/2002 -> 12/2005) - původní autorádio Alfa Mid Blaupunkt nebo Alfa High Blaupunkt, vozidlo s +12V zapalovacím napájením Klemme 15 a ovládáním na volantu Mini ISO C Pin 10 RC-A/SWC1, Pin 12 GND, Pin 11 RC-B/SWC2, bez OEM navigace Travelpilot Blaupunkt RNS4 nebo Magneti Marelli, u vozidel s BOSE OEM Soundsystem +12V Amp Remote na Mini ISO C Pin 6.
Alfa Romeo 156 (932) (10/1997 -> 03/2007) - původní autorádio Alfa Mid Blaupunkt nebo Alfa High Blaupunkt, vozidlo s +12V zapalovacím napájením Klemme 15 a ovládáním na volantu Mini ISO C Pin 10 RC-A/SWC1, Pin 12 GND, Pin 11 RC-B/SWC2, bez OEM navigace Travelpilot Blaupunkt RNS4 nebo Magneti Marelli, u vozidel s BOSE OEM Soundsystem +12V Amp Remote na Mini ISO C Pin 6.
Alfa Romeo GT (937) (02/2004 -> 10/2010) - původní autorádio Alfa Mid Blaupunkt nebo Alfa High Blaupunkt, vozidlo s +12V zapalovacím napájením Klemme 15 a ovládáním na volantu Mini ISO C Pin 10 RC-A/SWC1, Pin 12 GND, Pin 11 RC-B/SWC2, bez OEM navigace Travelpilot Blaupunkt RNS4 nebo Magneti Marelli, u vozidel s BOSE OEM Soundsystem +12V Amp Remote na Mini ISO C Pin 6.
Fiat Croma (ZAF 194) (06/2005 -> 09/2010) - původní autorádio Blaupunkt, vozidlo s +12V zapalovacím napájením Klemme 15 a ovládáním na volantu Mini ISO C Pin 10 RC-A/SWC1, Pin 12 GND, Pin 11 RC-B/SWC2, bez OEM navigace Travelpilot Blaupunkt RNS4 nebo Magneti Marelli, u vozidel s BOSE OEM Soundsystem +12V Amp Remote na Mini ISO C Pin 6.
Fiat Punto (ZAF 188) (07/1999 -> 10/2005) - původní autorádio Blaupunkt, vozidlo s +12V zapalovacím napájením Klemme 15 a ovládáním na volantu Mini ISO C Pin 10 RC-A/SWC1, Pin 12 GND, Pin 11 RC-B/SWC2, bez OEM navigace Travelpilot Blaupunkt RNS4 nebo Magneti Marelli, u vozidel s BOSE OEM Soundsystem +12V Amp Remote na Mini ISO C Pin 6.

CAN Bus informace

Konektory a zapojení:

Konektor: ISO / Mini ISO
Vozidla s +12V zapalovacím napájením Klemme 15
Ovládání na volantu: Mini ISO C Pin 10 RC-A/SWC1, Pin 12 GND, Pin 11 RC-B/SWC2
U vozidel s BOSE OEM Soundsystem: +12V Amp Remote na Mini ISO C Pin 6

Kompatibilita OEM jednotek:

Alfa Romeo s OEM rádiem Alfa Mid Blaupunkt nebo Alfa High Blaupunkt
Fiat s OEM rádiem Blaupunkt
Bez OEM navigace Travelpilot Blaupunkt RNS4 nebo Magneti Marelli

Důležité doplňující informace

Aktivní systémový adaptér Alfa Romeo/Lancia ISO>ISO: 13-1001-50
Aktivní systémový adaptér pro různé vozy ISO>ISO: 13-1190-50
K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Demontáž originálního rádia (OEM HU) provádějte bez napětí.
Zkontrolujte všechny propoje rozhraní (interface) na správné zapojení – bez napětí.

Připojení a pořadí zapojení:

Nastavení a hardwarovou konfiguraci rozhraní proveďte bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k HU.
Připojte kabel k HU dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu a v BDA.
Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény a další).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Vraťte do vozu originální OEM HU.
Spusťte originální jednotku.
Vyvolejte klid (usnutí) CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po uklidnění CAN Bus opakujte kroky 5 až 8 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
