Adaptér ovládání tlačítek na volantu pro Citroen / Fiat / Peugeot ACV SWC 42SCT002-0

Name: Adaptér ovládání tlačítek na volantu pro Citroen / Fiat / Peugeot ACV SWC 42SCT002-0
Brand: ACV

Přidat do oblíbenýchOdstranit z oblíbených

adaptér na volant pro Citroën Berlingo (M/G) (10/02->10/05, 10/05->06/08), C2 (J) (11/03->11/04), C3 (F) (04/02->09/05), C5 (D) (03/01->10/04), C8 (E) (07/02->01/08), Xsara (N6) (10/00->12/05), Xsara Picasso (C) (06/00->03/04), Fiat Ulysse (ZAF 179) (09/02->01/08), Peugeot 206 (2/2CC/2SW) (03/03->02/09), 307 (3/3Break/3SW/3CC) (02/01->06/05), 406 (8/8Break/8/Coupé) (03/99->09/05), 607 (9*) (09/00->10/04), 807 (E*) (07/02->02/08) a Partner (G*) (12/02->04/08)
Více o produktu

Prodej skončil

Vyberte si, prosím, podobné zboží ze stejné kategorie

Citroën

Adaptér ovládání tlačítek na volantu pro Citroen / Fiat / Peugeot ACV SWC 42SCT002-0

Prodej skončil

Popis a parametry
Komentáře0
Hodnocení0
Kategorie

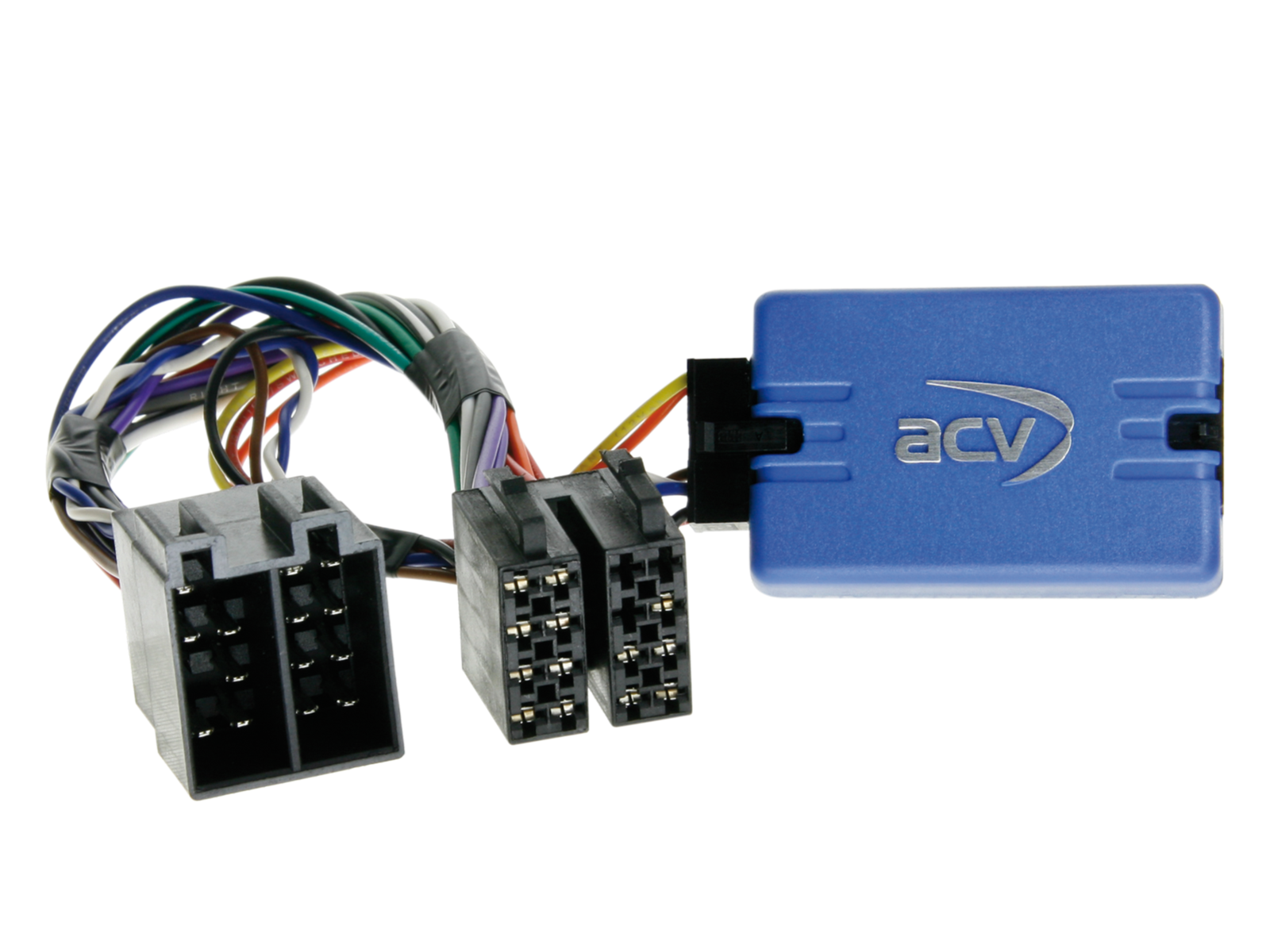

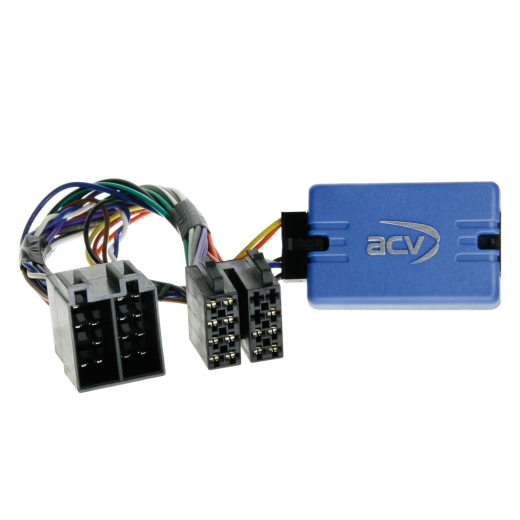

Adaptér ovládání tlačítek na volantu pro Citroën / Fiat / Peugeot ACV SWC 42SCT002-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

Citroën Berlingo (M/G) (10/2002 -> 10/2005) – vozidla s VAN Bus, ISO konektorem, Clarion RD3 PU2471/PU1633 nebo VDO RD3 OEM rádiem s ovládáním hlasitosti pomocí kolébkových spínačů, bez OEM zařízení Blaupunkt / Continental / Siemens VDO RD4 s otočným ovladačem hlasitosti, bez Continental RD45 a Magneti Marelli RT3 s otočným ovladačem hlasitosti, bez OEM JBL audiosystému.
Citroën Berlingo (M/G) (10/2005 -> 06/2008) – stejné podmínky jako výše.
Citroën C2 (J) (11/2003 -> 11/2004) – stejné podmínky jako výše.
Citroën C3 (F) (04/2002 -> 09/2005) – stejné podmínky jako výše.
Citroën C5 (D) (03/2001 -> 10/2004) – stejné podmínky jako výše.
Citroën C8 (E) (07/2002 -> 01/2008) – stejné podmínky jako výše.
Citroën Xsara (N6) (10/2000 -> 12/2005) – stejné podmínky jako výše.
Citroën Xsara Picasso (C) (06/2000 -> 03/2004) – stejné podmínky jako výše.

Fiat Ulysse (ZAF 179) (09/2002 -> 01/2008) – stejné podmínky jako výše.

Peugeot 206 (2/2CC/2SW) (03/2003 -> 02/2009) – stejné podmínky jako výše.
Peugeot 307 (3/3Break/3SW/3CC) (02/2001 -> 06/2005) – stejné podmínky jako výše.
Peugeot 406 (8/8Break/8/Coupé) (03/1999 -> 09/2005) – stejné podmínky jako výše.
Peugeot 607 (9*) (09/2000 -> 10/2004) – stejné podmínky jako výše.
Peugeot 807 (E*) (07/2002 -> 02/2008) – stejné podmínky jako výše.
Peugeot Partner (G*) (12/2002 -> 04/2008) – stejné podmínky jako výše.

CAN Bus informace

Konektory a zapojení:

ISO konektor
Podpora pouze pro OEM rádia Clarion RD3 PU2471/PU1633 a VDO RD3 s kolébkovým ovládáním hlasitosti
Nepodporuje Blaupunkt / Continental / Siemens VDO RD4, Continental RD45, Magneti Marelli RT3 a OEM JBL

Důležité doplňující informace

K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Demontáž originálního rádia (OEM HU) provádějte bez napětí.
Zkontrolujte všechny propoje rozhraní (interface) na správné zapojení – bez napětí.

Připojení a pořadí zapojení:

Nastavení a hardwarovou konfiguraci rozhraní proveďte bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k HU.
Připojte kabel k HU dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu a v BDA.
Nakonfigurujte aftermarket HU (ovládání z volantu, kamera, handsfree, napájení antény a další).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Po změně opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Vraťte do vozu originální OEM HU.
Spusťte originální jednotku.
Vyvolejte klid (usnutí) CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po uklidnění CAN Bus opakujte kroky 5 až 8 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
