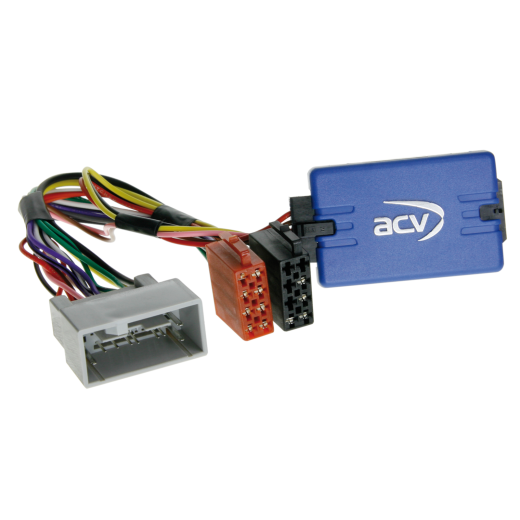

Adaptér ovládání tlačítek na volantu pro Honda ACV SWC 42SHO003

Name: Adaptér ovládání tlačítek na volantu pro Honda ACV SWC 42SHO003
Brand: ACV

Přidat do oblíbenýchOdstranit z oblíbených

adaptér na volant pro Honda Accord (CU1/CW1) (06/08->04/11, 04/11->06/15), CR-V (RE5) (01/07->02/10, 04/10->10/12), CR-Z (ZF1) (06/10->12/13), Crosstour (2010->2016), Fit (GE) (2009->2014), Insight (ZE2) (06/09->10/13), Jazz (GE) (11/08->04/11, 05/11->08/15)
Více o produktu

Prodej skončil

Vyberte si, prosím, podobné zboží ze stejné kategorie

Honda

Prodej skončil

Popis a parametry
Komentáře0
Hodnocení0
Kategorie

Adaptér ovládání tlačítek na volantu pro Honda

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za neoriginální jednotku. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že jsou shodné jak po technické, tak vizuální stránce. Před instalací ověřte, zda bylo ve vozidle použito některé z uvedených originálních rádií. Před finální montáží vždy otestujte funkce vozidla, nastavení systému a ovládání z volantu (SWC).

Určeno pro automobily

Honda Accord (CU1/CW1) (06/2008 -> 04/2011) bez OEM navigace, bez prémiového OEM audiosystému, OEM displej nepodporován.
Honda Accord (CU1/CW1) (04/2011 -> 06/2015) bez OEM navigace, bez prémiového OEM audiosystému, OEM displej nepodporován.
Honda CR-V (RE5) (01/2007 -> 02/2010) s OEM navigací bez ovladače hlasitosti.
Honda CR-V (RE5) (04/2010 -> 10/2012) s OEM navigací bez ovladače hlasitosti.
Honda CR-Z (ZF1) (06/2010 -> 12/2013).
Honda Crosstour (2010 -> 2016).
Honda Fit (GE) (2009 -> 2014).
Honda Insight (ZE2) (06/2009 -> 10/2013).
Honda Jazz (GE) (11/2008 -> 04/2011).
Honda Jazz (GE) (05/2011 -> 08/2015)

CAN Bus informace

Připojení: 24pin Honda konektor.
Vozidla s OEM jednotkou Clarion nebo Panasonic.

Důležité doplňující informace

K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původním OEM autorádiem.
Demontáž OEM jednotky provádějte bez napětí.
Zkontrolujte všechny propoje rozhraní bez napětí.

Připojení a pořadí zapojení

Veškeré nastavení a konfigurace provádějte bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu.
Připojte kabel podle návodu k aftermarket rádiu.
Připojte ostatní vodiče dle návodu k zařízení.
Hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní podle pokynů v popisu a BDA.
Nakonfigurujte aftermarket rádio pro funkce SWC, kameru, handsfree, napájení antény apod.
Proveďte test funkce ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu

Změny provádějte bez napětí.
Po změně postupujte podle kroků 5–8 výše.

V případě poruchy rozhraní nebo systému vozidla

Vraťte do vozu původní OEM jednotku.
Zapněte OEM jednotku.
Počkejte na uspání CAN Bus.
Zkontrolujte hardwarovou konfiguraci rozhraní.
Po uspání CAN Bus postupujte podle kroků 5–8 výše.

Při úpravách zapojení nebo vedení kabeláže

Úpravy smí provádět pouze odborně vyškolený personál.
Před zapojením ověřte soulad s požadavky výrobce a vliv na záruku.
Před zapojením ověřte funkci měřením a podle schématu vozidla.
Úpravy provádíte na vlastní riziko bez záruky funkčnosti.
Úpravy provádíte bez záruky na případné poškození vozidla, zařízení či rozhraní.
Úpravy na předem osazené kabeláži mohou zrušit záruku produktu.
