OFC, CCA, OCC: srovnání vodičů v audio instalacích

Vodiče a jejich materiál jsou v ozvučení často přehlíženým, přitom velice důležitým prvkem celého systému. Ať už zapojujete zesilovač, reproduktory nebo DSP procesor, volba správné kabeláže přímo ovlivňuje kvalitu zvuku, účinnost i životnost celé instalace. V tomto článku se podíváme na rozdíly mezi nejčastěji používanými typy vodičů – CCA, OFC a OCC a pomůžeme vám s jejich výběrem podle typu použití.

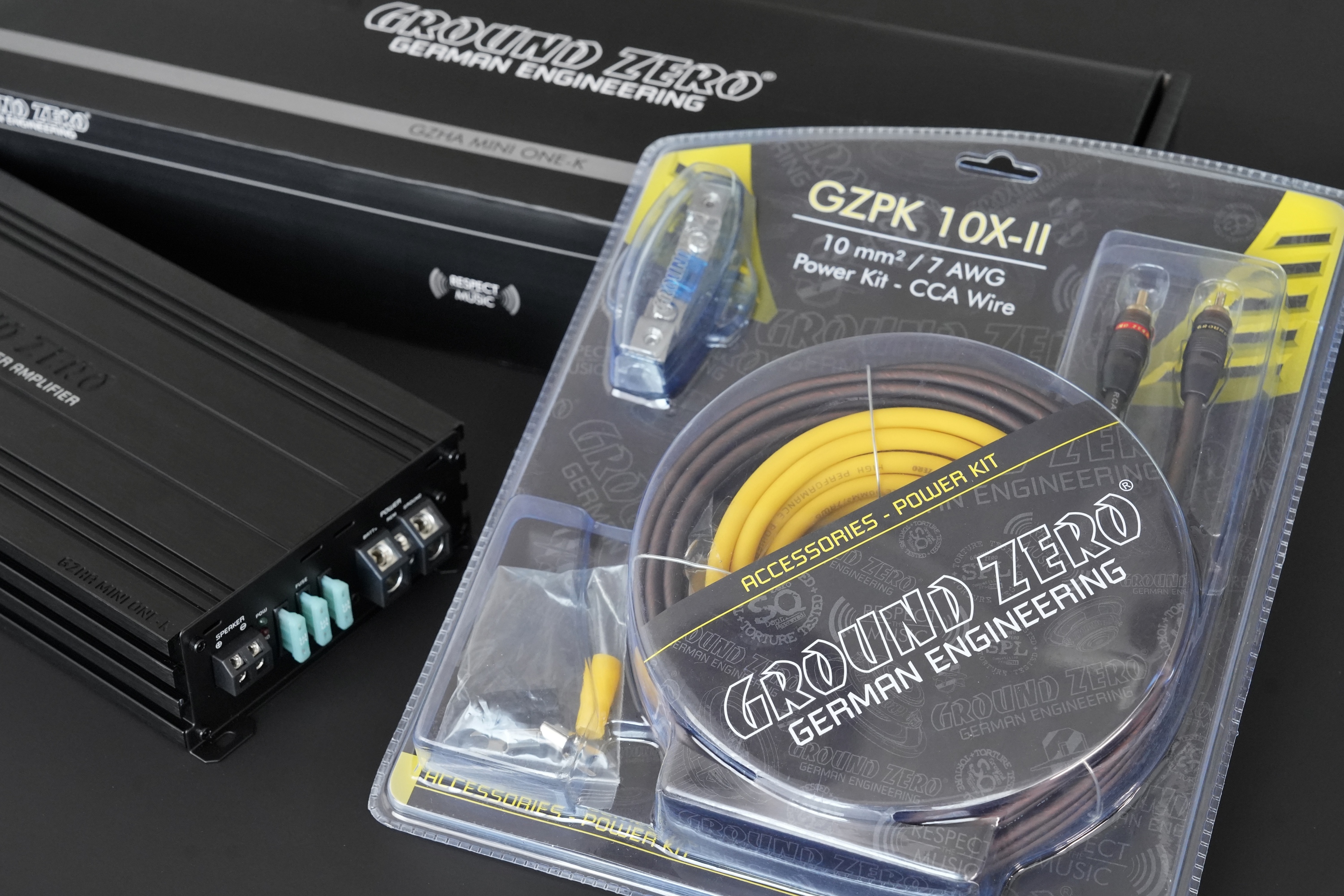

CCA – Copper-Clad Aluminium

CCA vodič je tvořen hliníkovým jádrem, které je elektrolyticky potaženo tenkou vrstvou mědi. Obvykle jde o slitinu s nízkým podílem čisté mědi (méně než 15 % objemu). Na pohled může vypadat jako měděný, ale uvnitř je lehčí a méně vodivý. Využití CCA kabely najdou především pro základní, cenově úsporné instalace s nižším výkonem. Nedoporučujeme pro zesilovače vyšší třídy nebo audiofilní aplikace a dlouhé napájecí trasy.

Výhody

• Levnější výroba a díky tomu nižší koncová cena.
• Nízká hmotnost – výhodné např. pro OEM použití, kde není potřeba vysoký proud.

Nevýhody

• Menší vodivost - cca 60 % vůči čisté mědi (OFC).
• Vyšší odpor - větší úbytky napětí a vyšší zahřívání, doporučujeme větší průřez.
• Méně odolný vůči ohybu a zlomení, menší pružnost.
• Náchylný ke korozi a oxidaci – zejména v kontaktu s vlhkostí.
• Nižší životnost a mechanická stabilita.

OFC – Oxygen-Free Copper

OFC je měď s velmi nízkým obsahem kyslíku – typicky méně než 0,001 %. Standardní čistota je ≥99,95 % Cu, často i více. Vodič je tvořen jemně taženými prameny mědi pro lepší ohebnost, pevnost a elektrické vlastnosti. OFC kabely jsou standardem pro profesionální instalace, nejčastěji se používá pro reproduktorové, napájecí a signálové kabely.

Výhody

• Vysoká vodivost ≥ 100 % IACS (International Annealed Copper Standard).
• Nízký odpor ≈ 0,0171 Ω·mm²/m.
• Nízké ztráty zajišťují vyšší účinnost napájení.
• Vysoká mechanická pevnost, odolnost proti únavě, nekroutí se a neláme.
• Dlouhá životnost a výborná odolnost vůči oxidaci.
• Stabilní výkon i při vyšších proudech a teplotách.
• Nižší zahřívání = vyšší bezpečnost.

Nevýhody

• Vyšší cena než CCA.
• Vyšší hmotnost (ale to není nevýhoda pro většinu aplikací).

OCC – Ohno Continuous Cast Copper

OCC měď je vyrobena unikátní metodou tzv. nepřetržitého tažení (plynulým odléváním) mědi bez přerušení krystalové struktury. Výsledkem je extrémně dlouhé krystalické zrno, až několik metrů bez přechodů. Tím se eliminují mikroskopické překážky v toku elektronů (hranice mezi zrny), které běžně zvyšují odpor a šum. Čistota OCC mědi bývá 5N (99,999 %) nebo 6N (99,9999 %), výjimečně i víc. OCC měď nachází využití v high-end signálových kabelech (například pro propojení DSP procesoru a zesilovačů), ve vnitřním propojení špičkových komponent a obecně v audiofilských aplikacích a soutěžních vozech, kde záleží na každém detailu. Naopak zbytečné pro běžné výkonnostní instalace (v poměru cena/výkon).

Výhody

• Nejvyšší kvalita přenosu signálu a nejnižší míra zkreslení.
• Extrémně nízký odpor a vysoká vodivost: 102–103 % IACS.
• Minimální ztráty na přechodech krystalů.
• Nižší šum a přesnější signálový přenos.
• Vyšší čistota zvuku, hlavně ve vysokých frekvencích.
• Excelentní stabilita i při extrémním zatížení.
• Dlouhá životnost i při častém ohybu.

Nevýhody

• Velmi vysoká cena.
• Omezená dostupnost.

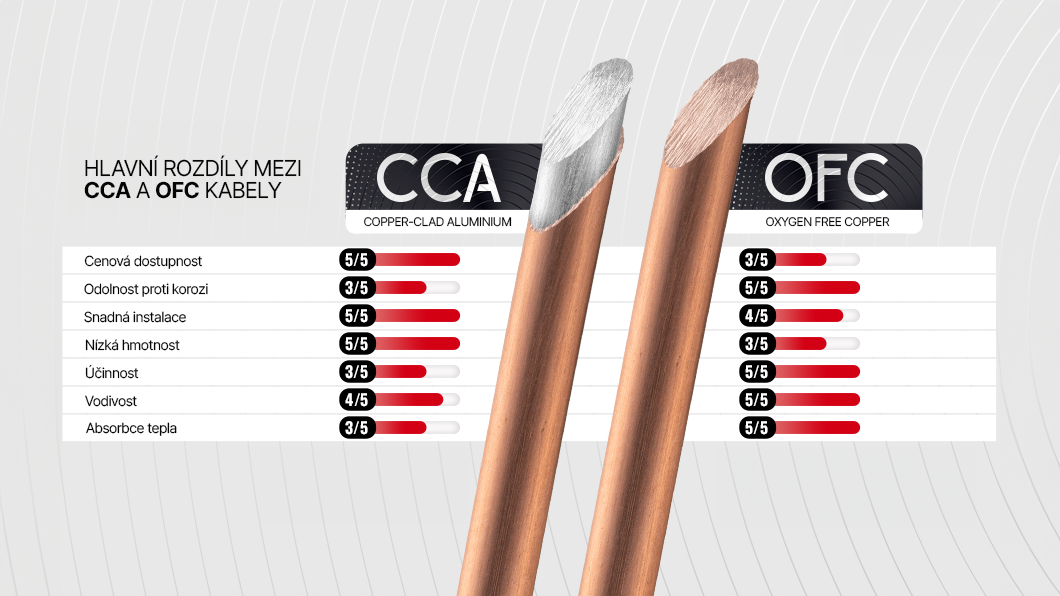

Pozná běžný uživatel rozdíl mezi OFC a CCA?

Na první pohled možná ne – ale na druhý poslech však ano. Rozdíly mezi OFC a CCA kabely se nejvíce projeví ve výkonu subwooferu, čistotě výšek a celkové dynamice zvuku. U CCA kabelu může docházet k úbytku napětí a tím i ke ztrátě výkonu zesilovače, což se projeví méně přesným přednesem, „měkčími“ basy a celkově nižší kontrolou nad reprodukcí.

U základních systémů bude CCA fungovat – ale pokud už investujete do kvalitního zesilovače, subwooferu nebo reprosoustav, je naprosto logické neomezovat jejich potenciál nevhodným vodičem. OFC kabel neznamená jen vyšší bezpečnost a spolehlivost – znamená především plné využití toho, co vaše audio umí. A to pozná uchem i běžný posluchač, aniž by musel být odborník.

A co životnost?

Dalším zásadním rozdílem mezi OFC a CCA kabely je jejich dlouhodobá odolnost a spolehlivost. OFC měď je odolnější vůči korozi, oxidaci i mechanickému poškození, a to i při vyšších teplotách nebo vlhkosti. Vodiče z OFC si zachovávají své elektrické vlastnosti i po mnoha letech provozu, což je důležité zejména u skrytých instalací, kde není běžné kabely pravidelně kontrolovat.

Naproti tomu CCA vodiče trpí větší náchylností k:

• zvýšení odporu v čase (oxidace na rozhraní hliník-měď),
• praskání a lámání při ohybu nebo vibracích,
• přechodovému odporu na kontaktech (zejména u šroubovacích svorek).

To může vést k problémům s připojením, přehříváním nebo ztrátou výkonu, i když byl kabel původně správně nainstalován. U starších CCA instalací se dokonce setkáváme se „zapečenými“ svorkami nebo rozpadlým jádrem kabelu. Pokud tedy plánujete instalaci na delší dobu, chcete spolehlivost a klid, pak je OFC kabel prakticky bez diskuse a z dlouhodobého pohledu se vždy vyplatí víc než levná náhrada.

Kroucený vs. klasický reproduktorový kabel – v čem jsou hlavní rozdíly?

Na závěr trochu odbočíme a podíváme se nejen na konstrukci kabelu. Volba správného reproduktorového kabelu není jen otázkou průřezu, složení nebo barvy izolace. Svou roli hraje i samotná konstrukce – a konkrétně to, zda jsou vodiče vedeny rovnoběžně, nebo jsou kroucené do spirály. To ovlivňuje chování kabelu ve frekvenčně bohatém prostředí vozu, odolnost vůči rušení i stabilitu signálu.

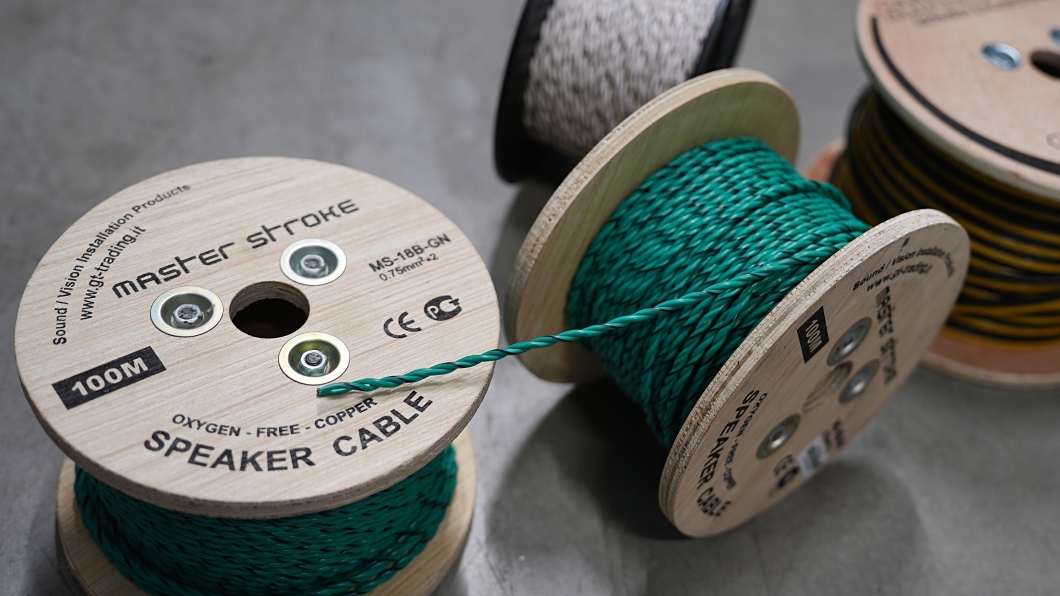

Kroucený kabel ("twisted pair")

• Díky střídavému vinutí se magnetická pole jednotlivých vodičů vzájemně ruší, čímž se snižuje riziko indukce rušení od okolních zdrojů (alternátor, zesilovače třídy D, napájecí kabely).
• Lepší zachování integrity signálu, především u systémů s DSP, kde se přenáší audio s vysokým rozlišením i směrovým rozdělením frekvencí.
• Zvlášť výhodné u delšího reproduktorového vedení a signálových tras (vysoká úroveň).
• Z hlediska odporu a útlumu není mezi krouceným a rovným kabelem významný rozdíl - důležitější jsou průřez, materiál (OFC vs CCA), délka trasy.
• Kroucení nijak nesnižuje schopnost přenášet výkon, ale zlepšuje signálovou čistotu, zejména u nízkoúrovňových signálů nebo systémů s DSP.
• Doporučujeme všude tam, kde hrozí rušení, kde je dlouhé vedení, blízkost napájecích kabelů nebo se klade důraz na co nejčistší přenos.

Klasický (rovný) kabel

• Dva vodiče vedené rovnoběžně, bez spirálového vinutí.
• Nižší mechanická paměť - snadněji se tvarují a instalují do kabelových lišt a svazků.
• Méně odolné proti rušení – v blízkosti silového vedení, spínaných zdrojů, atd) může docházet k zachytávání šumu.
• Pro krátké úseky do reproduktorů ale zcela dostatečné, pokud jsou dobře vedeny mimo zdroje EMI.

Doporučení z praxe

• Pro napájecí kabely upřednostňujte OFC měď – kompromis v této oblasti se nevyplácí.

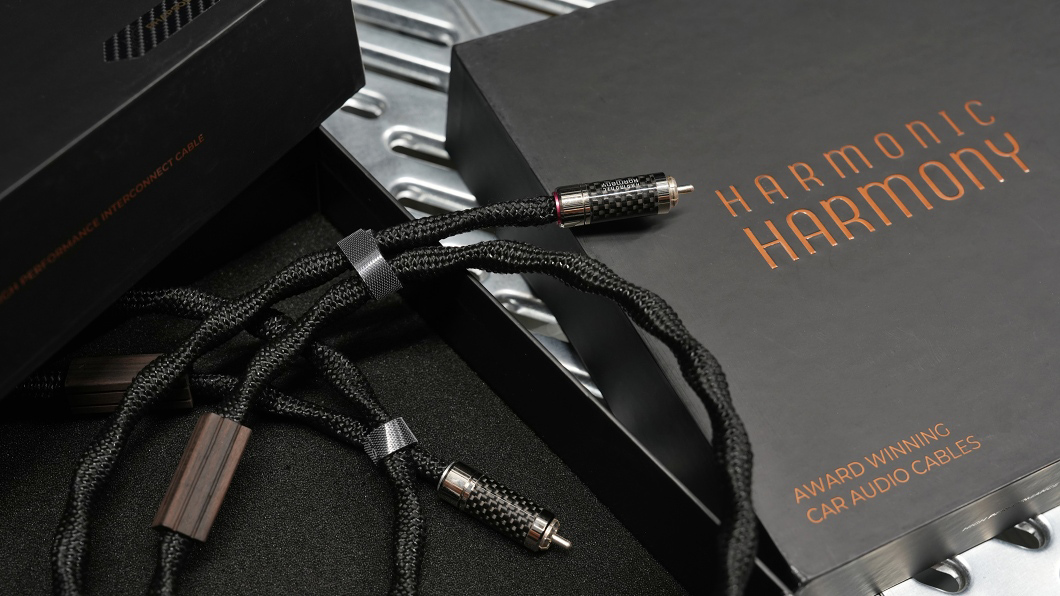

• Pro signálové kabely (RCA) lze u špičkových sestav zvažovat OCC vodiče – zvlášť tam, kde záleží na přenosu vysokých frekvencí a eliminaci mikrorušení.
• Pokud se rozhodnete pro CCA kabely, zvýšte průřez min. o 40 % a počítejte s kratší životností.
• Nehodnoťte kabely jen podle ceny nebo tloušťky izolace – materiál jádra je to, co určuje výkon.
• V pokročilých montážích s DSP procesorem je kroucený kabel jasná volba pro signálové cesty i reproduktory.
