Jaguar F-Type R – referenční SQ audio systém pro náročné posluchače

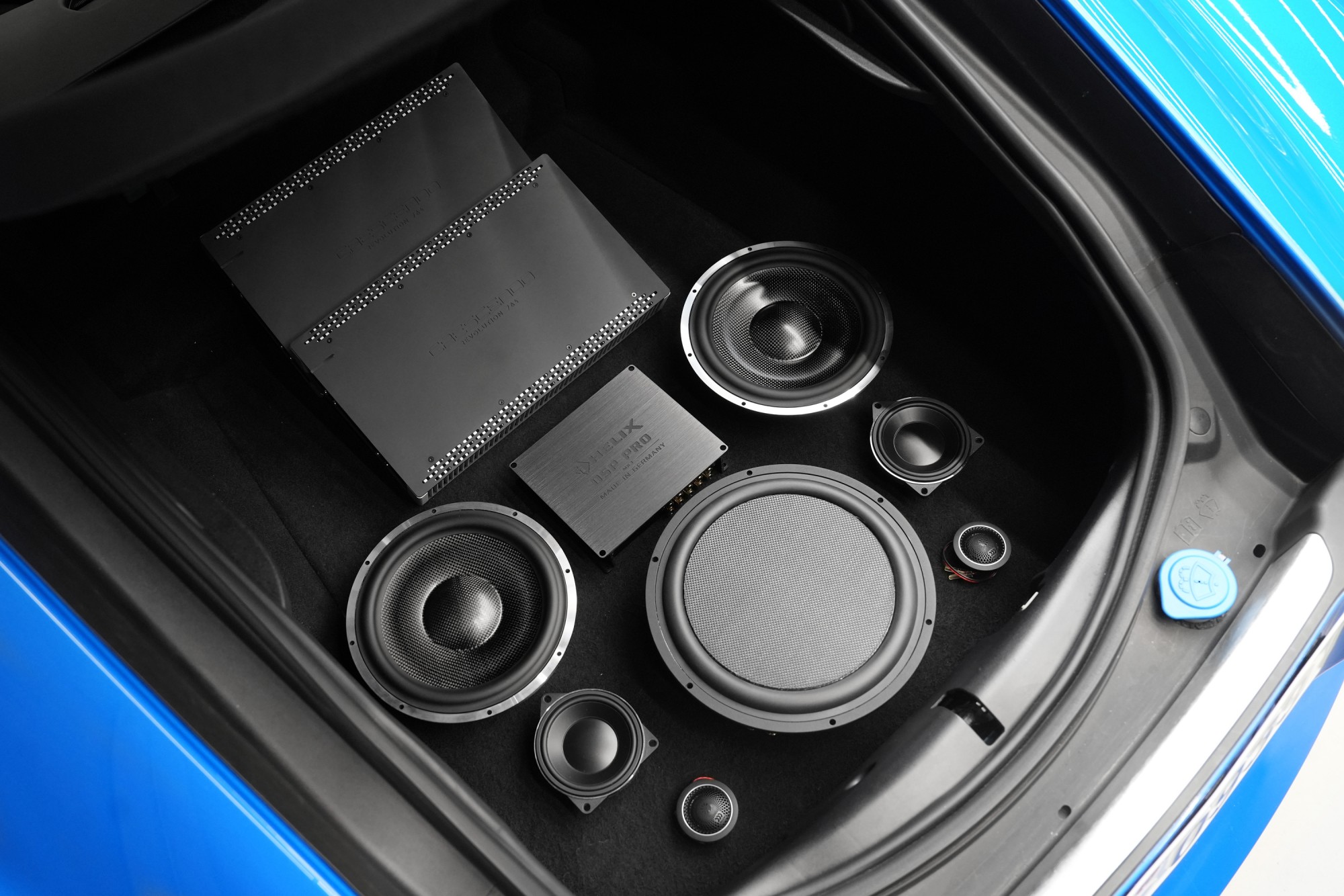

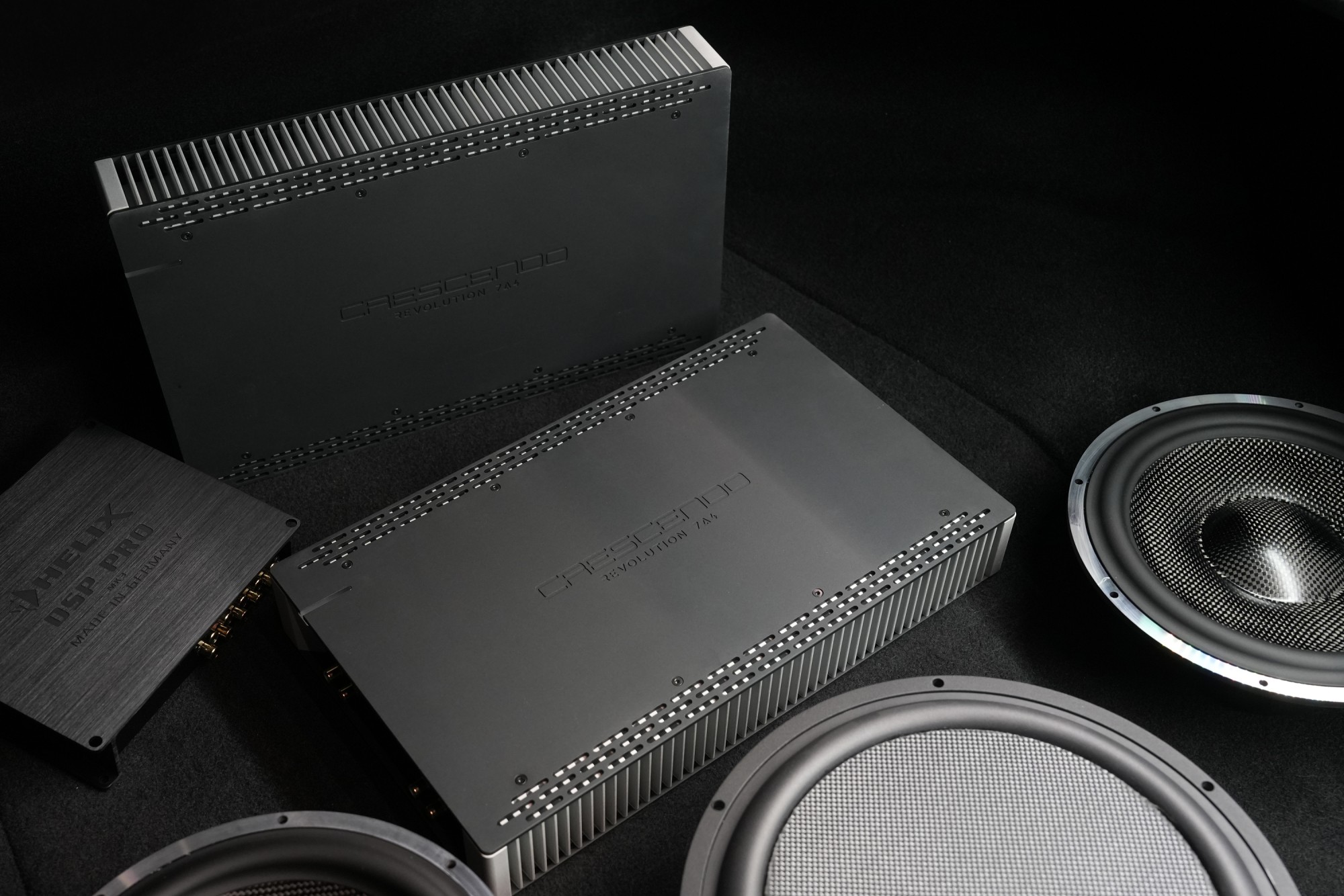

Na fotografii jsou zachyceny všechny klíčové komponenty nového audio systému. Základem je špičkový třípásmový reproduktorový systém Morel, který doplňuje plochý subwoofer stejného výrobce. O precizní zpracování zvukového signálu se stará digitální procesor Helix DSP PRO a potřebný výkon zajišťuje dvojice referenčních zesilovačů Crescendo nejvyšší modelové řady 7, pracujících ve třídě AB. Pečlivě vybraná sestava, ve které má každý komponent své místo a společný cíl – dosáhnout maximální kvality reprodukce hudby.

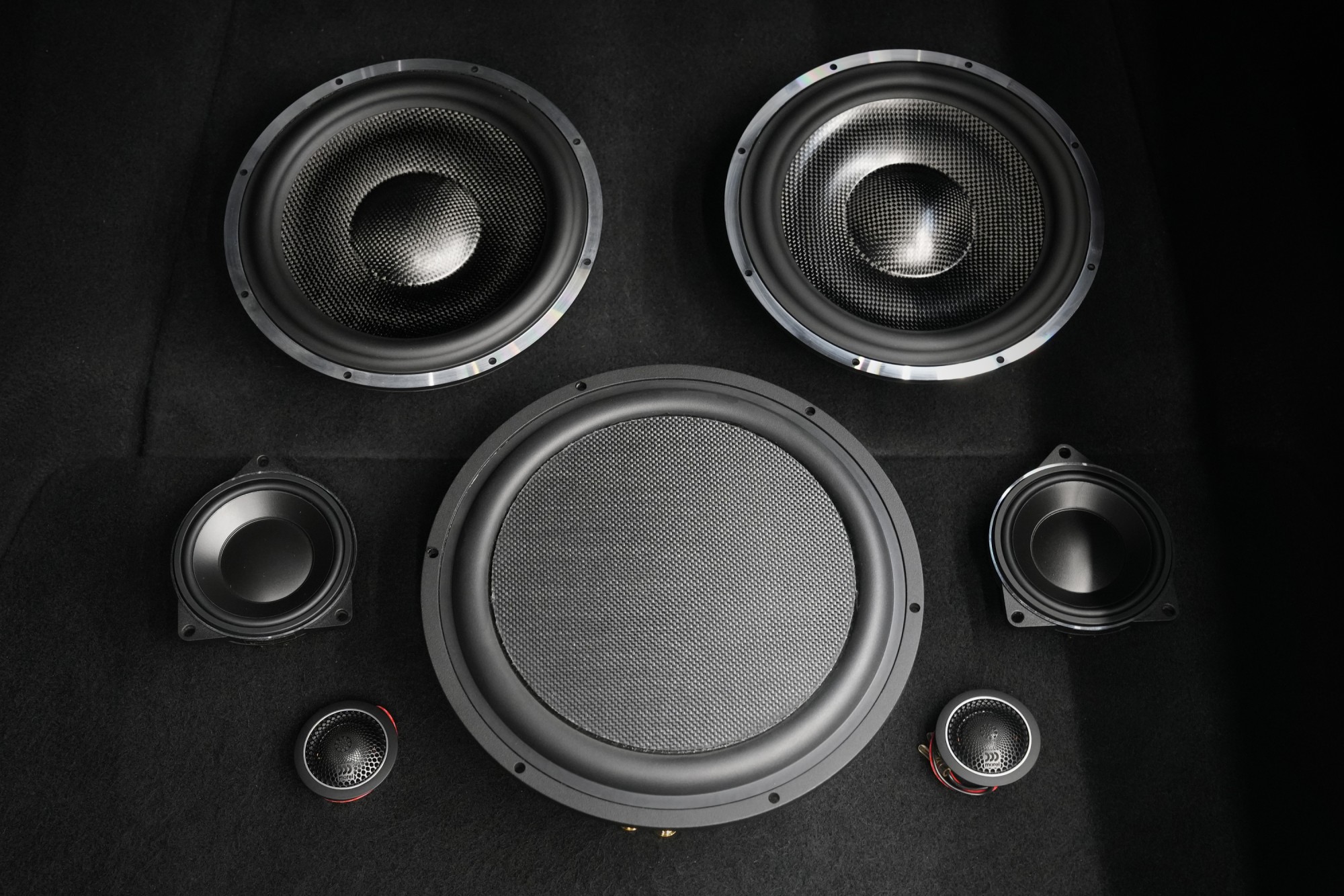

Na této fotografii vidíte sestavu Morel v celé své kráse. Základem je třípásmový systém Elate Carbon s impozantními 220mm středobasy, jejichž vícevrstvé karbonové membrány s jádrem Rohacell vynikají vysokou tuhostí, nízkou hmotností a schopností přesně reprodukovat i náročné dynamické pasáže. Sestavu doplňují středové reproduktory s uchycením navrženým přímo pro Jaguar, které zajišťují přirozenou reprodukci vokálů a klíčové části hudebního spektra. Kompaktní výškové reproduktory Morel MT450 pak přinášejí jemné rozlišení detailů, vzdušnost a precizní podání nejvyšších frekvencí. Celý systém doplňuje plochý subwoofer Morel Ultimo s unikátní dvojitou karbonovou membránou, kterému se budeme podrobněji věnovat na další fotografii.

O napájení třípásmového systému Morel v plně aktivním zapojení se stará dvojice čtyřkanálových Crescendo Revolution 7A4 navržených s důrazem na absolutní neutralitu, minimální zkreslení a mimořádnou věrnost hudební reprodukce. Zesilovače pracují v analogové třídě AB a využívají výběrové součástky, symetrické napájecí obvody a individuálně optimalizované kanály. Jejich předností je nejen vysoký výkon a přesná kontrola reproduktorů, ale především schopnost zachovat nejjemnější detaily, přirozenou dynamiku a prostorové informace původní nahrávky. Díky aktivnímu zapojení můžeme každý reproduktor řídit samostatně prostřednictvím externího DSP procesoru a naplno tak využít potenciál celé sestavy.

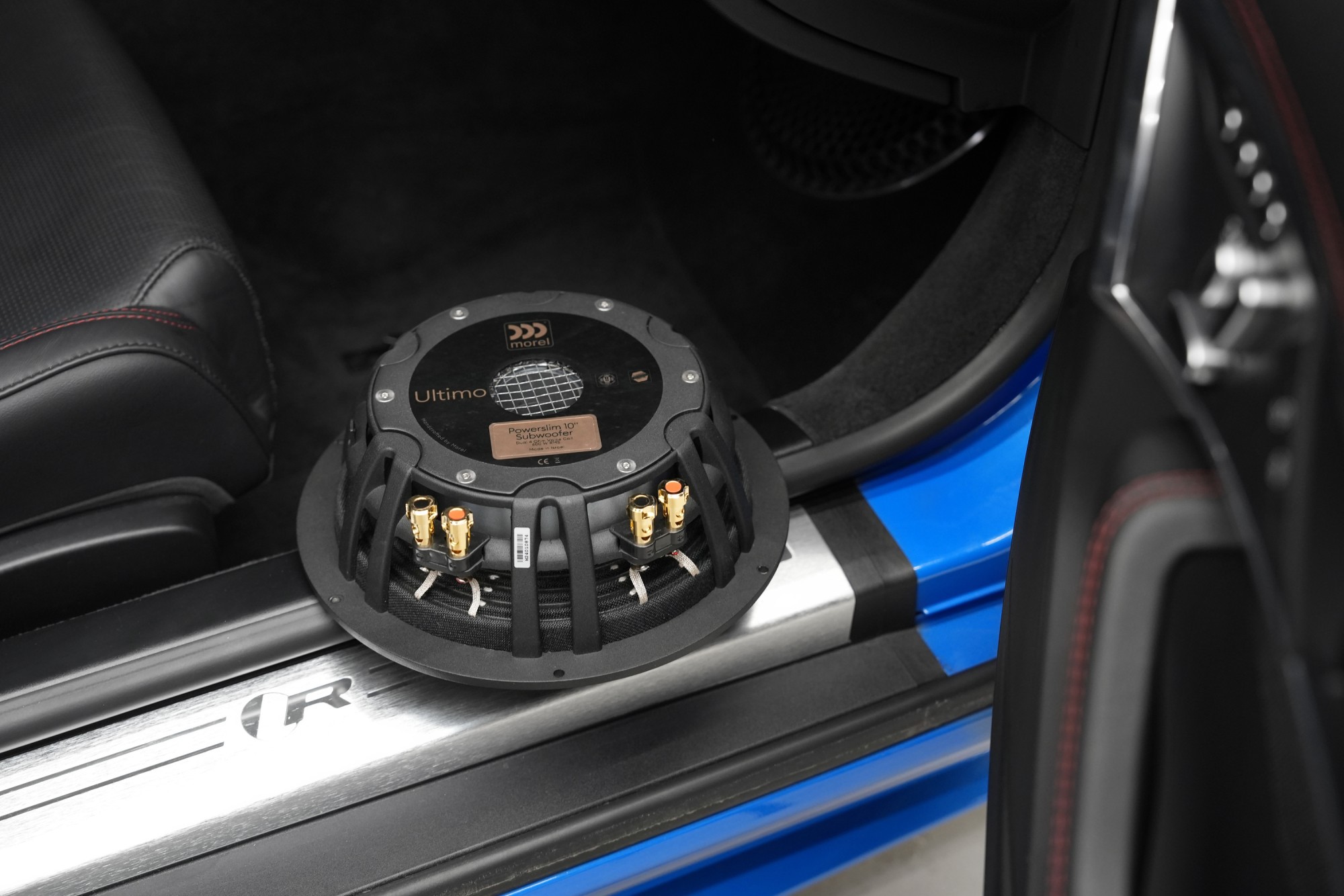

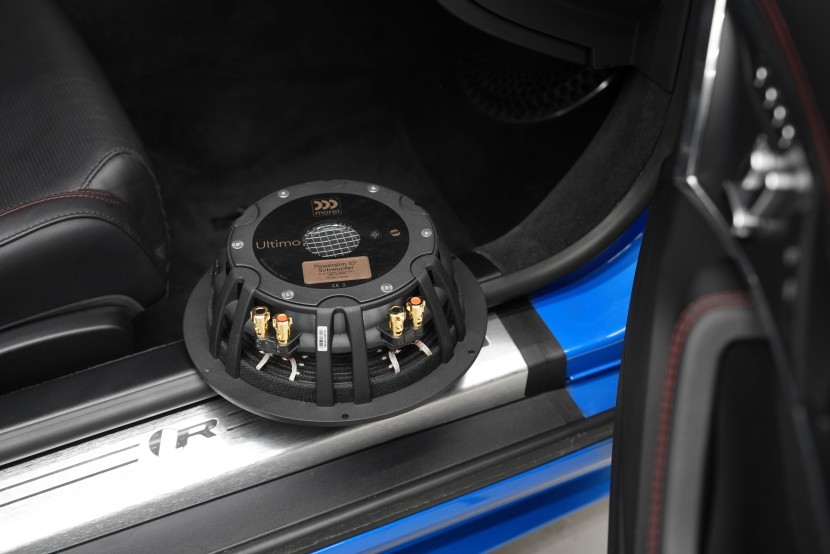

Pro reprodukci nejnižších frekvencí jsme zvolili výjimečný subwoofer Morel Ultimo PowerSlim PS104D, oceněný EISA jako nejlepší subwoofer 2023–2024. Navzdory své nízké instalační hloubce nabízí výkon 600 W RMS a zvukové vlastnosti, které uspokojí i nejnáročnější posluchače. Jeho unikátní sendvičová membrána kombinuje dvě vrstvy karbonových vláken s hliníkovou voštinou, čímž dosahuje excelentní tuhosti při zachování nízké hmotnosti. O přesný pohyb membrány se stará mohutná 125mm kmitací cívka, hybridní magnetický systém kombinující ferit a neodym a patentovaná technologie zavěšení Progressive Field Symmetry. Výsledkem je hluboký, rychlý a dokonale kontrolovaný bas s minimálním zkreslením. Velkou předností tohoto subwooferu jsou také minimální nároky na objem ozvučnice, čehož jsme naplno využili při návrhu individuální instalace pod palubní deskou Jaguaru.

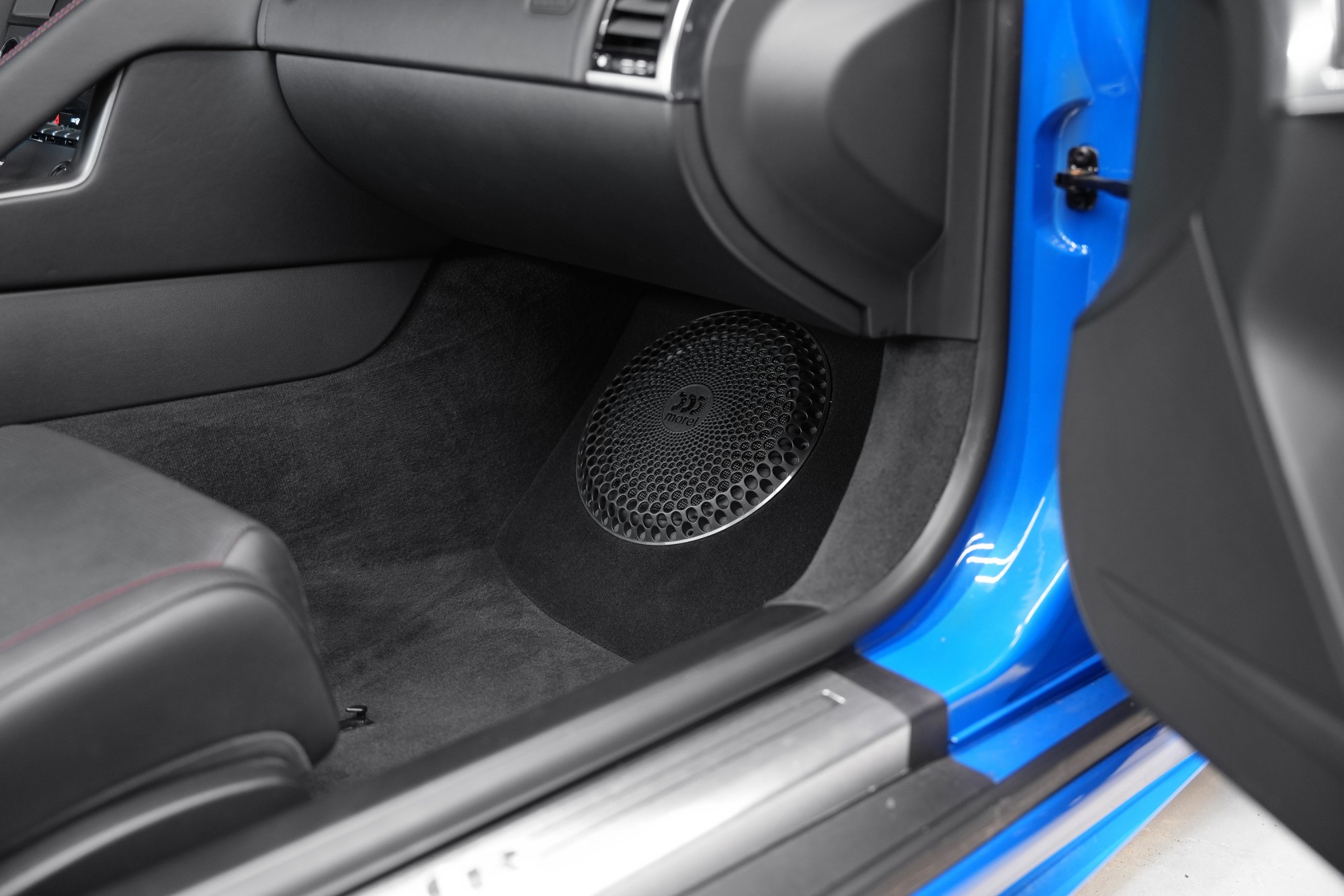

Jedním z technicky nejzajímavějších prvků celé realizace je individuálně vyrobená uzavřená ozvučnice, kterou jsme umístili pod palubní desku na straně spolujezdce. Její vnitřní objem činí 14 litrů, což odpovídá doporučení výrobce a vytváří optimální podmínky pro výsledný zvuk. Umístění subwooferu v přední části přináší zásadní výhodu v podobě přirozenějšího propojení basového pásma s předním reproduktorovým systémem. Subwoofer reaguje okamžitě, bez zpoždění a dokonale navazuje středobasy. Výsledkem jsou přesné a čitelné kopáky, plné tělo bubnů i hluboké elektronické tóny, které znějí přesně tam, kde mají – vpředu, uprostřed hudební scény. Právě tento detail zásadně mění charakter celého systému a posouvá poslech z dobrého zvuku na skutečný hudební zážitek.

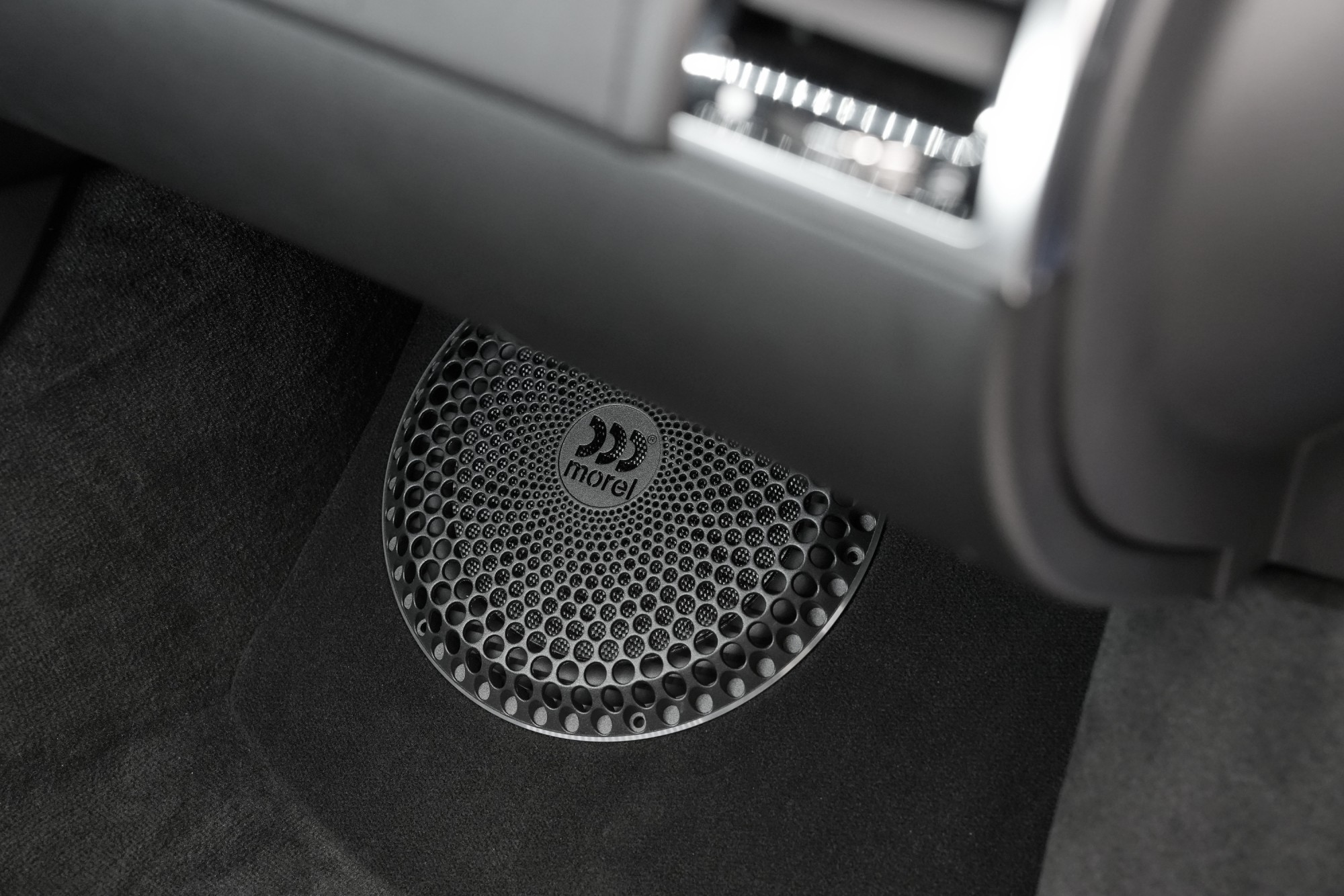

Velkou pozornost jsme věnovali také samotnému provedení ozvučnice, která musela splňovat nejen vysoké akustické nároky, ale také zapadnout do interiéru Jaguaru. Její zkosené čelo zachovává dostatek prostoru pro nohy spolujezdce a čalounění přirozeně navazuje na originální materiály interiéru. Výrazným designovým prvkem je ochranná mřížka Morel Lotus, která svým charakteristickým perforováním dodává celé instalaci luxusní vzhled. Díky extrémně pevné ocelové konstrukci je prakticky nezničitelná a bez problémů odolá i náhodným kopancům nebo kontaktu s nohama spolujezdce.

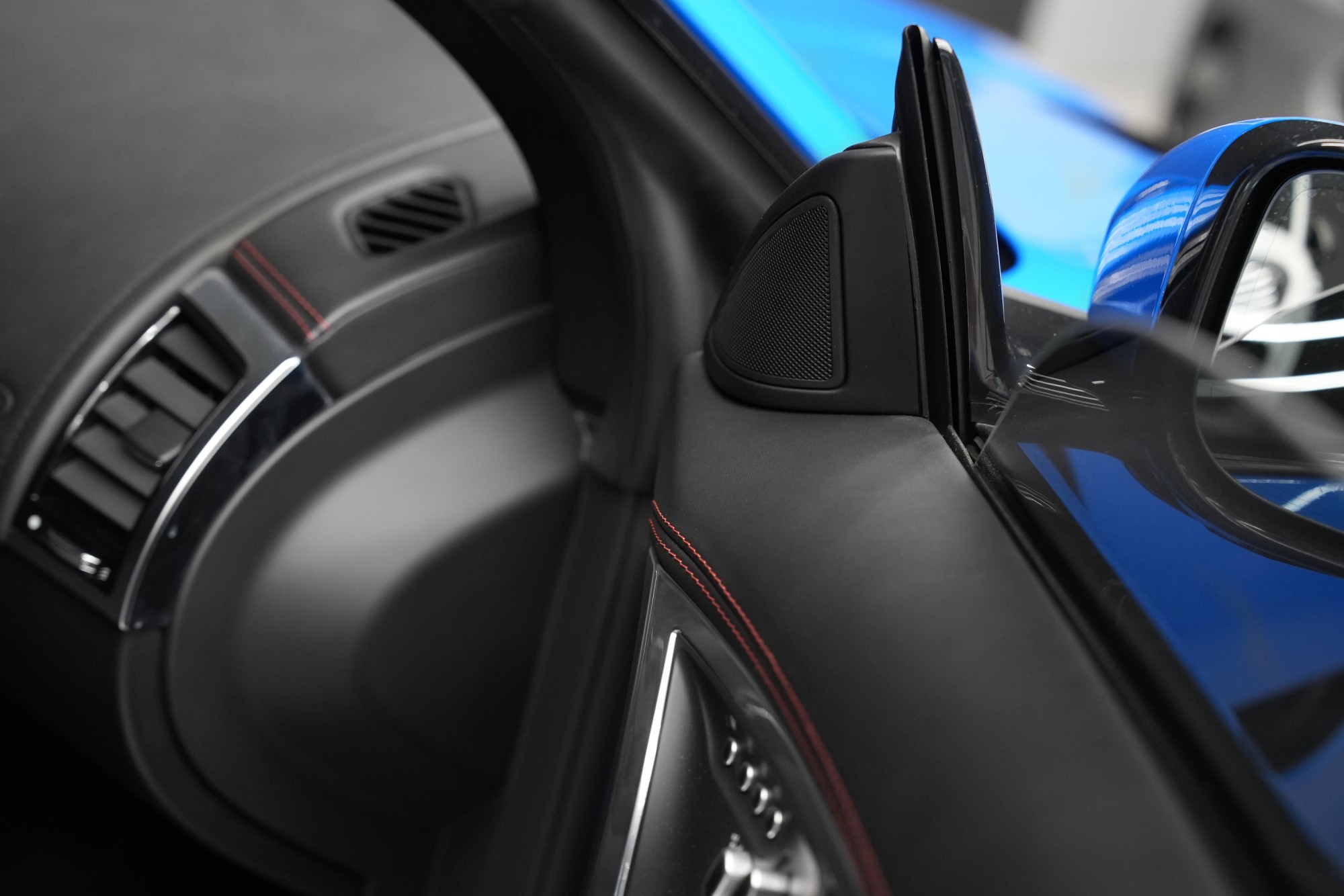

Díky kompaktním rozměrům výškových reproduktorů jsme mohli zachovat jejich původní tovární umístění, a tím i nenápadný vzhled instalace. Ačkoliv tato pozice není z akustického hlediska ideální, výborné směrové vlastnosti reproduktorů a jejich schopnost reprodukce i mimo poslechovou osu nám umožnily pomocí ekvalizace a časových korekcí dosáhnout velmi dobrého výsledku.

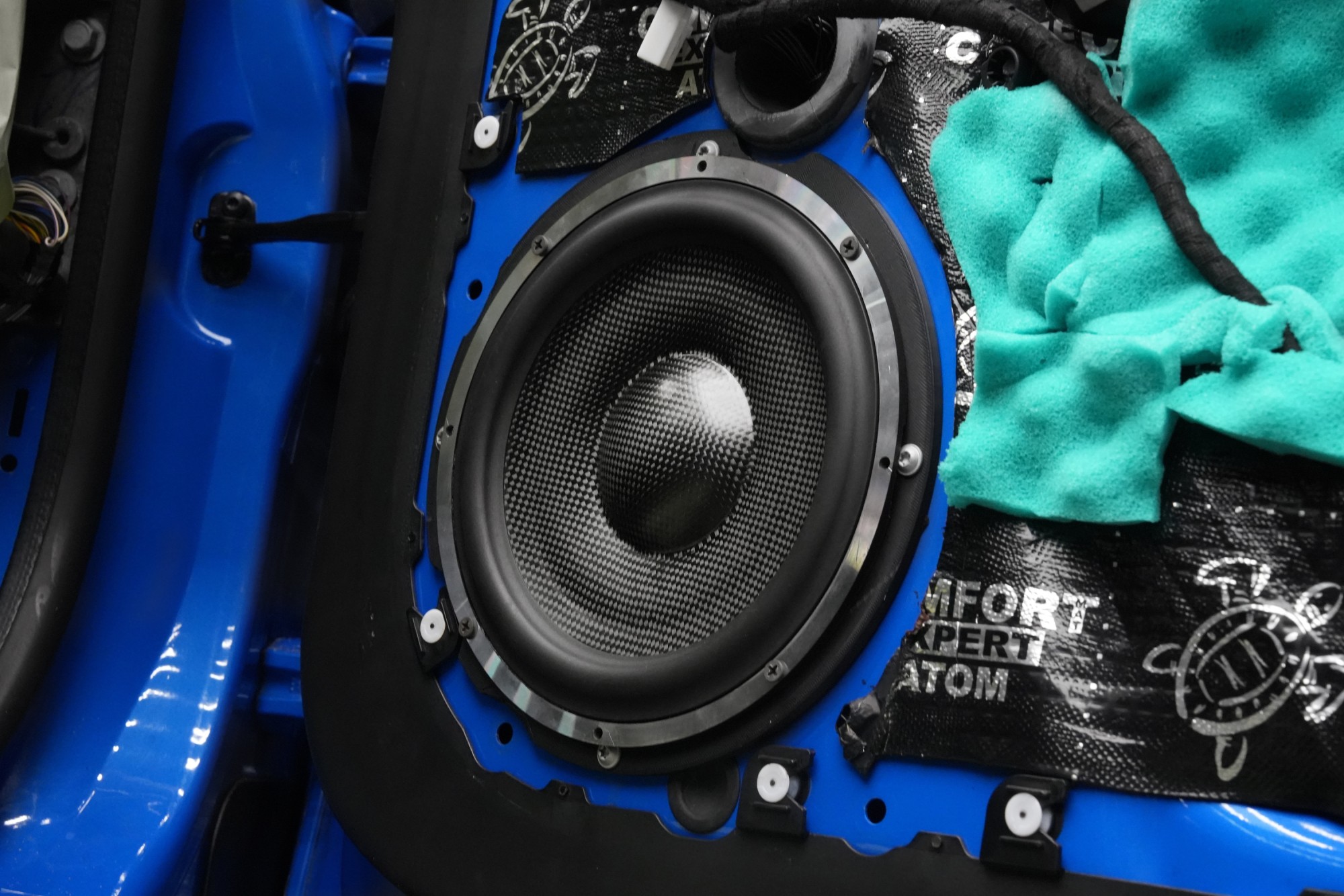

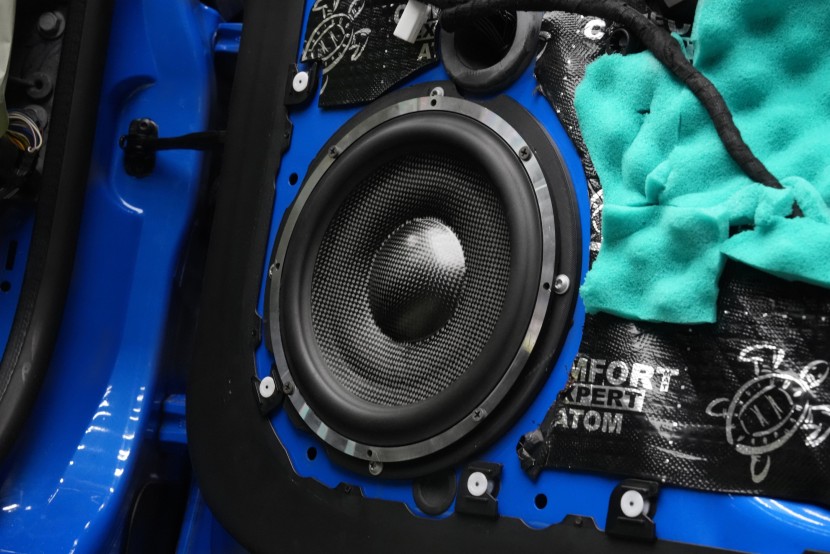

Původní 200mm středobasové reproduktory jsme nahradili těmito nádhernými 220mm měniči Morel. Samozřejmostí bylo také důkladné odhlučnění dveří materiály Comfortmat modelové řady Expert, které jsou díky svým vlastnostem ideální pro vytvoření kvalitních akustických podmínek ve dveřích automobilu. Účinné potlačení rezonancí a zpevnění plechových částí vytváří stabilnější prostředí pro práci reproduktorů, omezuje ztráty energie a umožňuje naplno využít jejich zvukový potenciál.

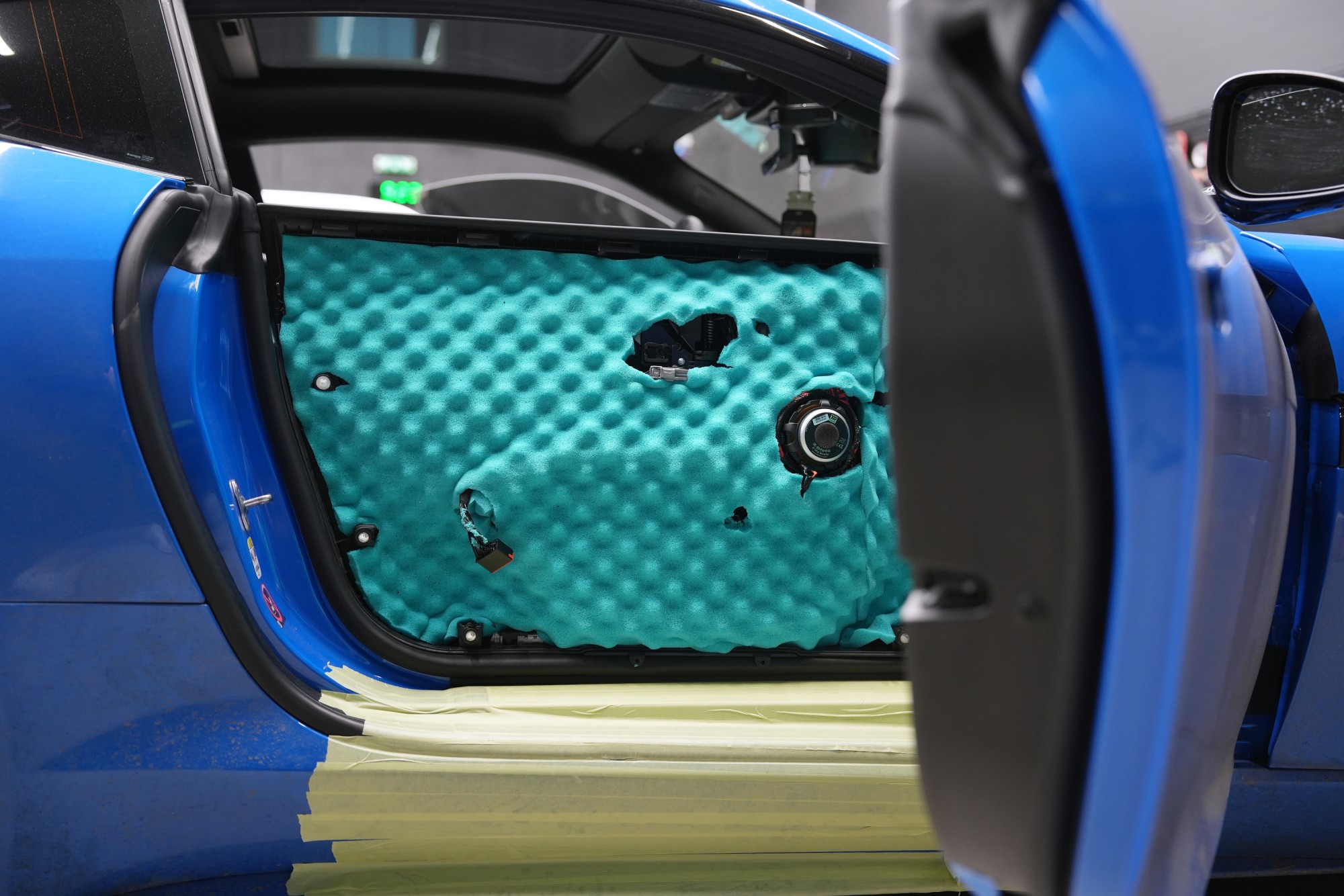

Na vnitřní stranu plastového obložení dveří jsme nejprve aplikovali antivibrační materiál pro jeho zpevnění a následně akustickou pěnu Comfortmat Soft Wave Expert. Tato vrstva slouží především k eliminaci vrzání, skřípání a dalších nežádoucích zvuků plastových dílů, zároveň přispívá k dodatečnému odhlučnění dveří. Na fotografii jsou také vidět nově instalované středové reproduktory, které díky speciálním adaptérům přesně pasují do původních montážních pozic Jaguaru.

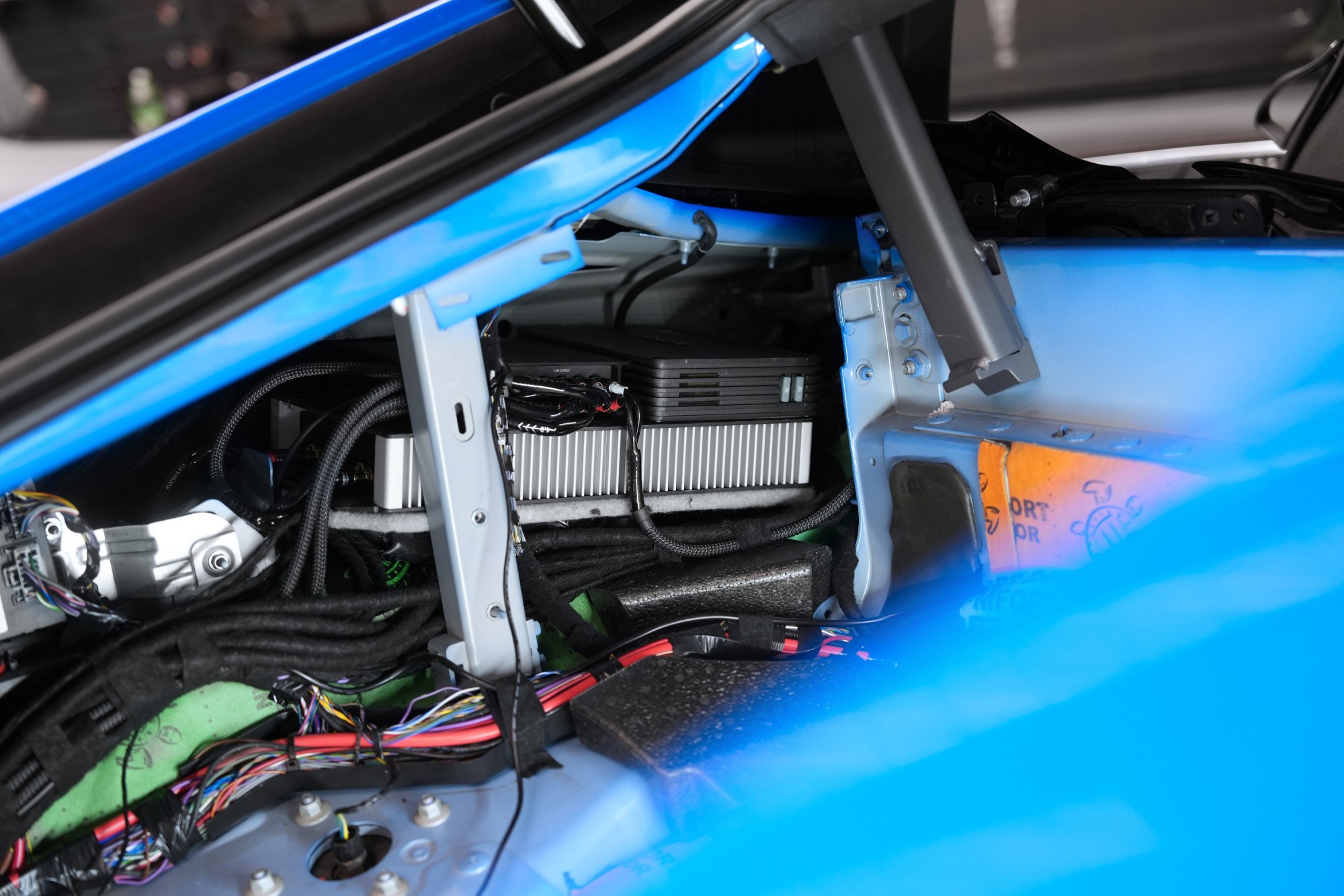

Jedním z požadavků celé realizace bylo zachování původního vzhledu interiéru. Zesilovače i DSP procesor jsme proto ukryli do prostoru nad širokými zadními podběhy, kde nijak neomezují využitelnost zavazadlového prostoru. Na fotografii je vidět jeden ze zesilovačů Crescendo, digitální procesor Helix DSP PRO a samostatný monoblok Audison Forza určený pro napájení subwooferu. Na opačné straně vozu je stejným způsobem instalován druhý zesilovač Crescendo. Veškerá elektronika i kabeláž tak zůstávají skryté pod původním obložením interiéru.

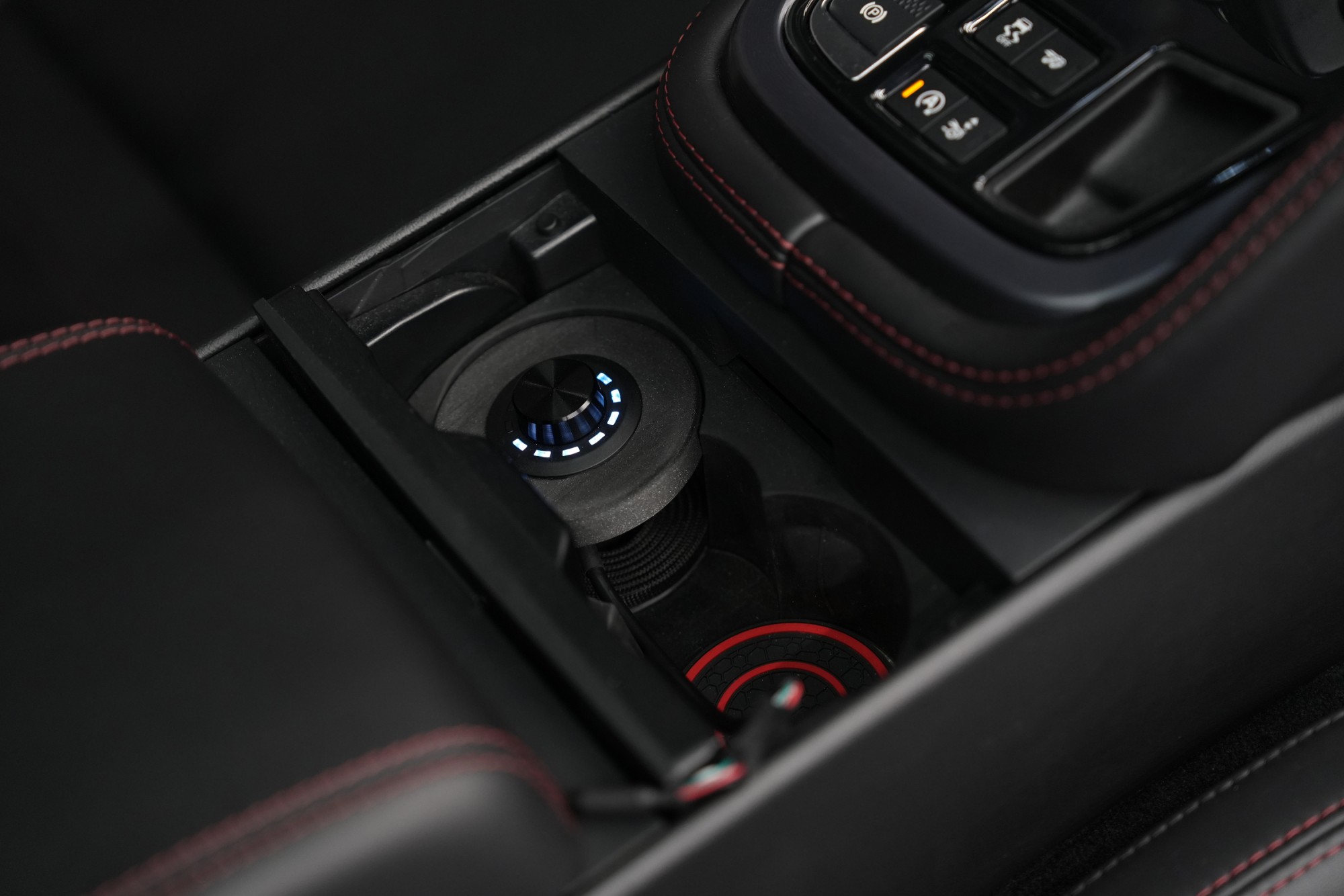

Důležitou, i když nikoliv nezbytnou součástí instalace je také ovladač DSP procesoru Helix Conductor. Tento kompaktní prvek umožňuje pohodlně regulovat hlasitost, přepínat zdroje signálu, volit zvukové presety a ovládat další funkce procesoru. Velkou předností je nejen jeho praktičnost, ale také elegantní a ergonomický design. Ovladač jsme diskrétně umístili do prostoru středové konzoly, kde je snadno dostupný a přitom nenarušuje původní vzhled interiéru. Samozřejmě zůstává zachována i možnost ovládání prostřednictvím originálních prvků automobilu, Conductor však přináší širší možnosti a okamžitý přístup k nejdůležitějším funkcím audio systému.

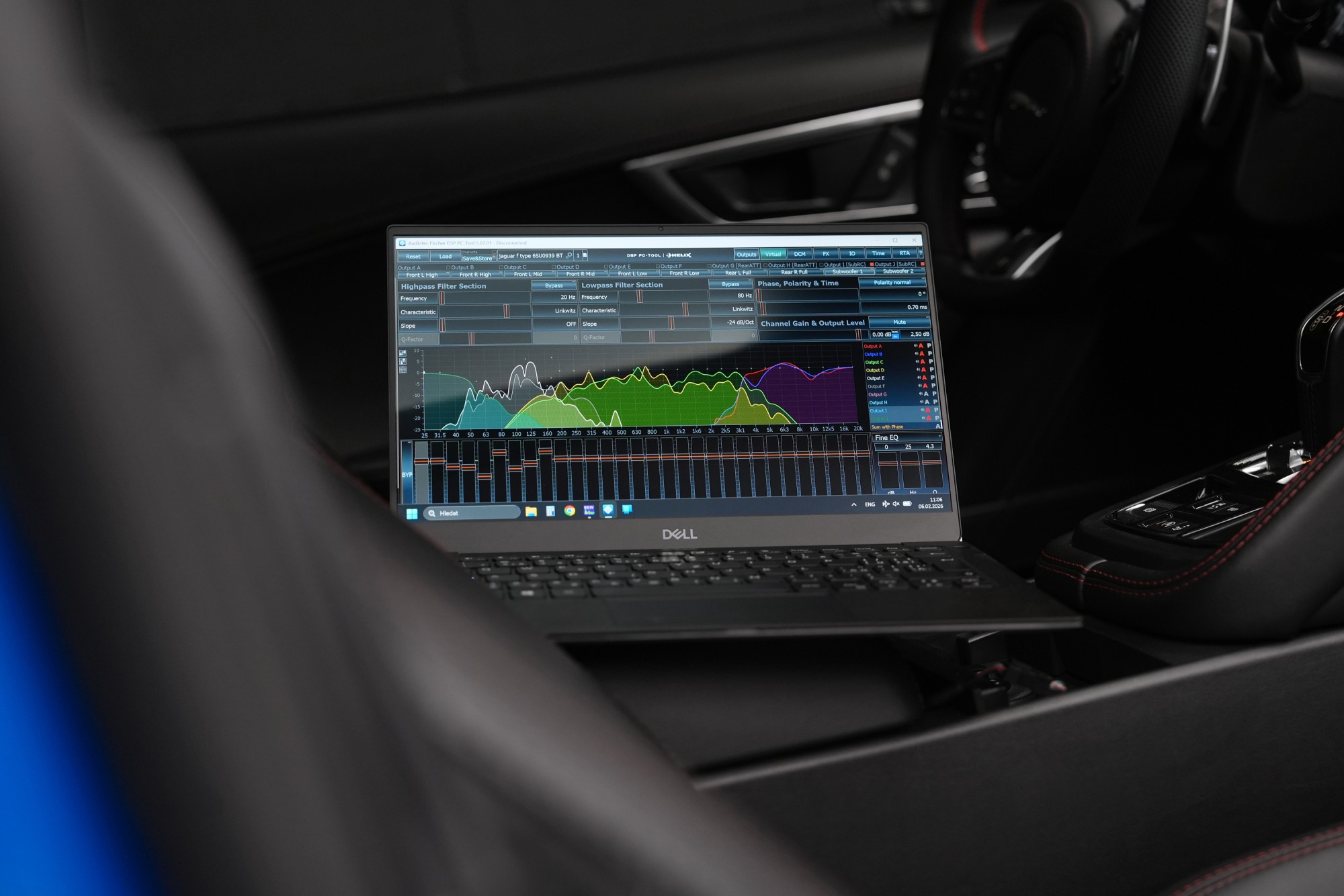

Na závěr instalace přichází na řadu jedna z nejdůležitějších fází celého projektu – měření frekvenční odezvy jednotlivých reproduktorů a následné ladění zvuku. Akustika interiéru automobilu je velmi specifická a z hlediska reprodukce hudby problematická. Výsledný zvuk ovlivňuje umístění a směrování reproduktorů, pozice posluchače, odrazy od okolních ploch i nežádoucí rezonance. Pomocí kalibrovaného mikrofonu a profesionálního softwaru REW získáváme přesná akustická data, na jejichž základě nastavujeme ekvalizaci, časové korekce a frekvenční výhybky v DSP procesoru. Cílem je dosažení vyrovnané frekvenční odezvy, správné návaznosti jednotlivých pásem a přirozené prostorové scény. Právě precizní měření a finální ladění umožňují naplno využít potenciál špičkových komponentů a dosáhnout věrné, vyvážené a detailní reprodukce hudby.

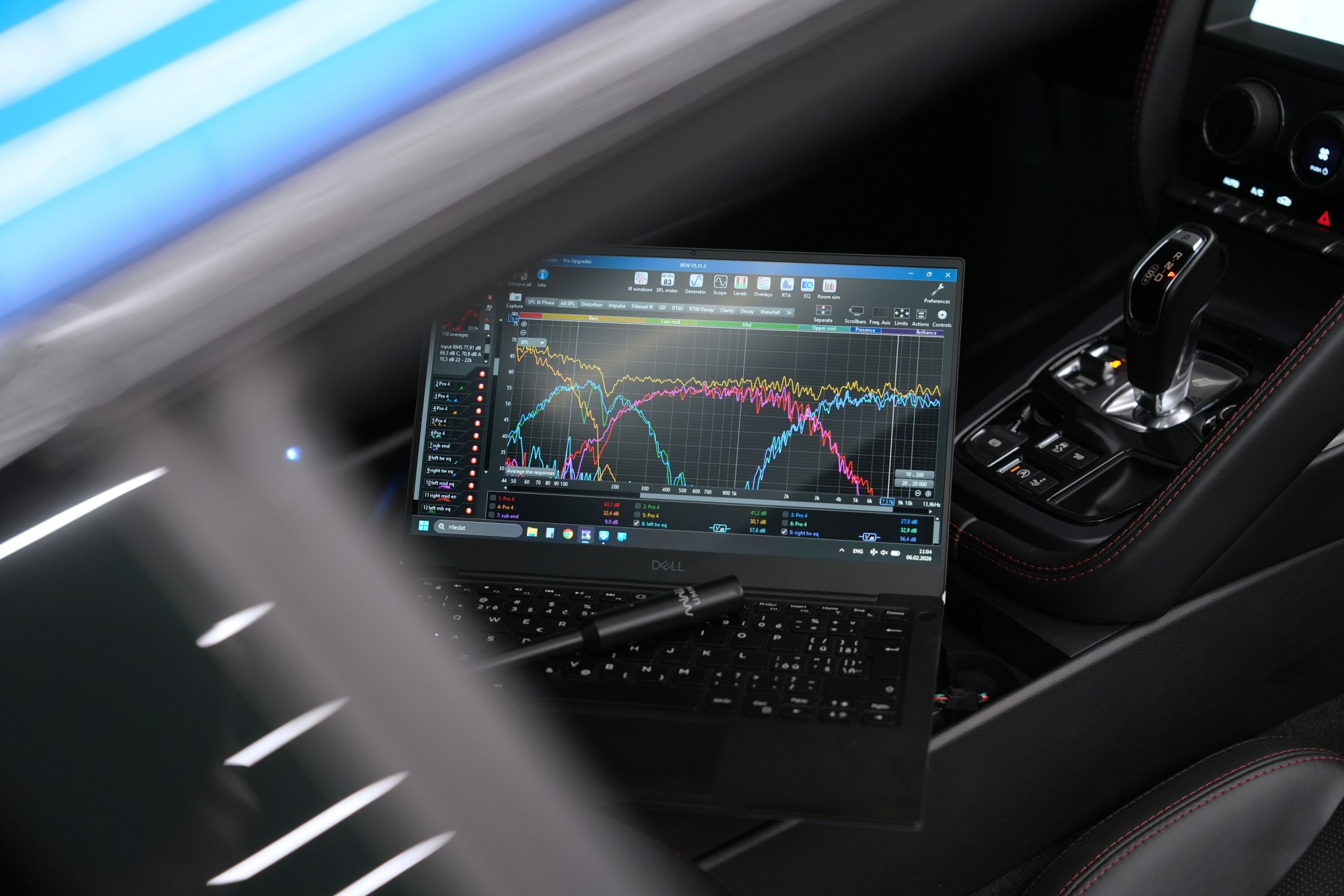

Snímek zachycuje výsledné měření frekvenční odezvy po kompletním nastavení audio systému. V grafu je patrné vyrovnání jednotlivých frekvenčních pásem i sladění levé a pravé strany, které je zásadní pro správné prostorové zobrazení hudební scény a přesnou lokalizaci jednotlivých nástrojů. Naším cílem je vždy dosáhnout co nejvyrovnanější frekvenční odezvy celého systému, s plynulou návazností jednotlivých reproduktorů a bez výrazných propadů či nežádoucích zdůraznění. Právě precizní akustické ladění umožňuje reprodukovat hudbu věrně, přirozeně a bez nežádoucího zabarvení, což je základním předpokladem skutečně kvalitního SQ ozvučení.
